Modul Lampu LED Linear Retrofit RM5 Click-fast 75W DIP Switchable Ganti sistem trunking T5/T8 Anda yang sudah ada AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips dll

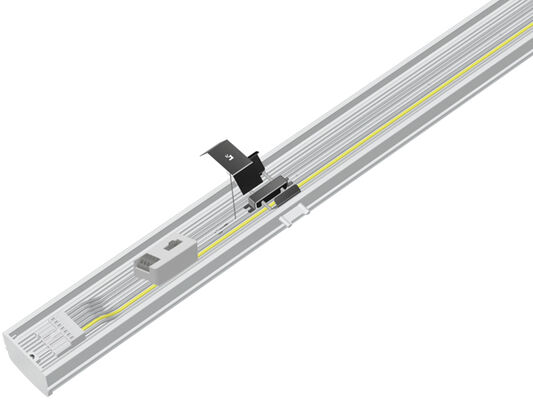

Modul retrofit linear RM5 dikembangkan untuk mengganti perlengkapan lampu neon T5/T8 yang sudah ada pada sistem rel.
Untuk perlengkapan lampu neon konvensional, kabel asli di rel trunking dapat dijepit, dan kabel penghubung dirancang di dalam modul melalui konektor WAGO
konektor.
Ini berfungsi dengan hampir semua sistem rel trunking yang dipasang dalam 25 tahun terakhir, solusi retrofit yang sempurna untuk mengganti lampu neon T5/T8 lama 2 x36w, 1 x58w, dan 2 x58w dengan dan tanpa reflektor.
Pemasangan cepat, penggantian mudah dengan sistem trunking yang ada tanpa alat dalam waktu 40 detik.
Tidak diperlukan modifikasi fisik pada sistem trunking yang ada, cukup colok dan mainkan
Fitur & Spesifikasi Utama
- LED SMD2835 Kecerahan Tinggi 0.5W 75LM Driver TRIDONIC/PHILIPS/BOKE dengan DIP Switchable;
- Kompatibel dengan 95% Sistem Trunking Terkemuka yang Dipasang dalam 25 Tahun Terakhir;
- Solusi Retrofit Ideal untuk Mengganti Lampu Neon T5/T8 2x36W, 1x58W, dan 2x58W yang Ada atau Lampu Tabung LED dengan dan tanpa Reflektor;
- 30/60/90/110/Ganda 25/25L/25R, 120 (dengan Penutup PC) Optik Opsional;
- Perlindungan IP40/IK08;
- Tidak Diperlukan Modifikasi Fisik pada Sistem Trunking yang Ada;
- Rantai Pengaman Dicadangkan untuk Penghematan Biaya Tenaga Kerja dan Jaminan Keamanan Ganda;
- Berbagai Kontrol Cerdas: 1-10V, DALI, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee, dan Darurat;
- Fase Tunggal (L/N/E) atau Fase Tiga (L1/L2/L3/N/FG) Opsional;
- Umur pakai L80/B10 @ 58.000 jam;
- Kustomisasi tersedia untuk proyek khusus;
Opsi yang Tersedia
- Driver: Driver Non-SELV TRIDONIC / PHILIPS / BOKE
- Kontrol dan Peredupan: 1-10V, DALI, Sensor gerak, Sensor cahaya siang hari, Zigbee, dan Darurat
- Sudut sinar: 30/60/90/110/Ganda 25/25L/25R, 120 (dengan Penutup PC) Optik Opsional
- Fase Tunggal (L/N/E) atau Fase Tiga (L1/L2/L3/N/FG) Opsional;

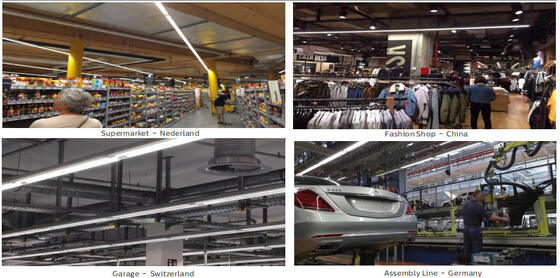

Aplikasi yang Direkomendasikan
- Gerai Ritel Skala Besar;
- Aula Industri;
- Ruang Gudang;
- Aula Pabrik ;
- Aplikasi Semi-Industri Lainnya;
Spesifikasi Teknis
Sistem Umum
| Bahan Casing |
Aluminium ekstrusi sesuai standar EN755 |
| Bahan Difuser |
PC/PMMA ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Casing |
Putih (RAL9016), Warna lain opsional |
| Kontrol Grup |
3-Fase Dapat Diubah Opsional, L1 /L2 /L3 dapat diubah dengan Sakelar DIP |
| Disipasi Panas LED |
Melalui bodi luminer AL 6063 tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif memastikan kontak termal dengan modul LED melalui pasta solder bebas tim konduktivitas tinggi |
| Jenis Lampu |
LED Dapat Diganti |
| Keluaran Cahaya |
Langsung |
| Tinggi Pemasangan yang Direkomendasikan |
2 - 12 meter |
| Perawatan |
Driver / Lensa Buka / Tutup dengan sekrup |
| Driver |
Arus konstan dengan daya yang dapat disesuaikan melalui sakelar DIP, tertanam di luminer, pra-kabel |
| Kontrol Peredupan |
ON-OFF | Peredupan 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Rating IP |
IP40 |
| Rating IK |
IK08 |
| Kelas Pelindung |
Kelas I |
| Kawat Pijar |
850°C (Di Bawah 30s) |
| Masuk Kabel |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Bagian maks 4.0mm2) |
| Pemasangan |
Penggantian Langsung |
| Fungsi Cerdas |
Darurat |
Sistem Kelistrikan
| Pengkabelan Melalui |
3x2.5mm2/5x2.5mm2 + kabel peredupan 2x1.5 mm2 sebagai standar |
| Tegangan Utama |
220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF) |
≥0.93 |
| Total Distorsi Harmonik (THD) |
＜10% |
| Tipe Keluaran |
Non-SELV (terisolasi) |
| Faktor Kedipan |
＜1% |
| Ukuran Visibilitas Stroboskopik (SVM) |
＜0.4 |
| Persepsi Efek Stroboskopik (Pst) |
＜1 |
| Koneksi Terminal |
Pengkabelan loop-through disertakan, konektor WAGO 5/7-kutub |
| Daya Luminer |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistem Fotometri
| LED |
SMD2835 (0.5W) |
| CCT (Suhu Warna Berkorelasi) |
CCT Tunggal (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna) |
>80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis |
RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi) |
A++ |
| SDCM (Standar Deviasi Pencocokan Warna) |
＜5 (SDCM<3 Opsional) |
| UGR (4H, 8H) |
24.9 (Melintang) 23.4 (Memanjang) |

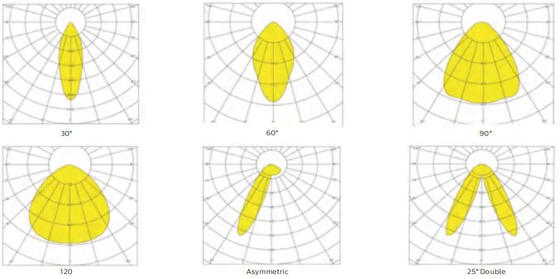

| Sudut Sinar |
30° | 60° | 90° | 120° | Asimetris 25° L | Asimetris 25° R | 25° Ganda |
| Umur Berguna Luminer Rata-rata |
100.000 jam (L80B10) |
| Pemeliharaan Lumen di akhir masa pakai |
>70% |
| Efisiensi Cahaya |
160LPW (PROLine) Opsional |
| Produk |
Modul LED Retrofit Linear RM |
| Daya Terukur |
75W DIP (25~75W) |
| Lumen Terkirim @ 5000K, CRI>80 (PRO) |
Maks. 12.000lm |
Kondisi Operasi
| Suhu / Kelembaban Operasi |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L90B10 |
≥0.96 |
| Umur Pakai Nominal Terukur (Tp <70°C) |
Hingga 100.000 Jam |
| MTBF Driver |
500.000 Jam, MIL-HDBK-217F(25°C) |
| Tahan Getaran |
10~500Hz, 5G 12menit / 1siklus, periode selama 72 menit. Masing-masing di sepanjang sumbu X,Y,Z |
| Kebisingan Akustik |
＜25dB (jarak 30cm, Operasi Normal) |
| Garansi |
5 Tahun (Dapat diperpanjang hingga 7 tahun) |
Sertifikasi
| Sertifikat Global |
ENEC | CE | RoHS | D-mark | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direktif Keamanan |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direktif EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Direktif Lainnya |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, toleransi daya, dan toleransi suhu warna ±5%, 5000K dan CRI>80.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terbaru dan syarat garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang fluks cahaya dan daya untuk indeks individu yang ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena pengelompokan LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

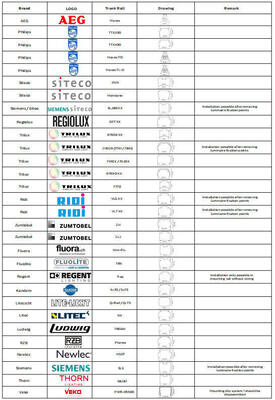

Daftar Sistem yang Kompatibel
Petunjuk Pemasangan & Keselamatan
- Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan
- Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai
- Buka kemasan dan periksa lampu dengan hati-hati, laporkan kerusakan apa pun dan simpan semua bahan kemasan jika ada bagian yang rusak selama transportasi
- Jika lampu rusak, jangan gunakan!
Pernyataan Produsen
Menurut Standar Internasional Luminer LED, DUALRAYS secara resmi menyatakan bahwa produk seri Lampu LED Linear DUALRAYS (Modul Retrofit Linear) hanya diizinkan untuk diterapkan di lingkungan netral dalam ruangan atau semi-luar ruangan. DUALRAYS menjanjikan garansi penuh untuk produk. Aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
Kemampuan Perusahaan
- Tim Profesional:>15 tahun pengalaman, pabrik sendiri, >10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC
- Merek Andal:Membangun kerja sama jangka panjang yang stabil dengan pelanggan Eropa, gudang di Belanda untuk layanan yang lebih baik
- Simulasi DIALux:Tim teknik kami menyediakan layanan simulasi berdasarkan parameter aplikasi Anda
- Standar Kualitas:Semua luminer LED mematuhi standar CE, RoHS dengan sertifikasi TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informasi Pengiriman
Untuk pesanan kecil, pengiriman ekspres direkomendasikan. Untuk pesanan massal, pengiriman laut atau kereta api (tujuan Eropa) paling hemat biaya tetapi memakan waktu lebih lama. Untuk pesanan mendesak, kami menyarankan pengiriman udara ke bandara ditambah pengiriman mitra kami ke pintu Anda.
Pertanyaan yang Sering Diajukan
Q1: Apa garansi untuk lampu Tabung LED TB7?
RE: Garansi 5 tahun. Jika ada masalah kualitas di pihak kami terjadi selama periode ini, kami akan menanggung biaya pengiriman dan penggantian.
Q2: Metode pembayaran apa yang Anda terima?
RE: Kami menerima berbagai metode pembayaran termasuk Western Union, PayPal, T/T, L/C. Pembayaran standar untuk pesanan massal adalah T/T: 30% di muka, 70% saldo sebelum pengiriman. Informasi bank disediakan di PI.
Q3: Apa itu CRI?
RE: CRI (Indeks Rendering Warna) menunjukkan seberapa akurat warna muncul di bawah cahaya. CRI yang lebih tinggi memberikan akurasi warna yang lebih baik dengan biaya lebih tinggi. CRI standar adalah >80Ra, dengan 90Ra tersedia dengan biaya lebih tinggi.
Q4: Bisakah saya hanya membeli housingnya secara terpisah?
RE: Kami hanya menyediakan perlengkapan luminer lengkap, tetapi opsi SKD/CKD (Semi-Knocked Down/Completely Knocked Down) tersedia.
Q5: Apakah ada biaya pengiriman murah untuk impor ke negara kita?
RE: Untuk pesanan kecil, pengiriman ekspres direkomendasikan. Untuk pesanan massal, pengiriman laut atau kereta api (tujuan Eropa) paling hemat biaya. Untuk pesanan mendesak, pengiriman udara ke bandara ditambah layanan pengiriman disarankan.
Q6: Bisakah kami mendapatkan dukungan jika kami memiliki posisi pasar sendiri?
RE: Harap beri tahu kami persyaratan pasar Anda yang terperinci. Kami akan membahas dan mengusulkan saran yang membantu untuk menemukan solusi terbaik bagi Anda.
Q7: Fungsi peredupan apa yang tersedia?
RE: DALI, PIR, peredupan 1-10V tersedia. Sensor cahaya siang hari bawaan tersedia untuk opsi kontrol cerdas.
Q8: Apa saja aplikasi lampu Tabung LED TB7 Anda?
RE: Aplikasi meliputi: Pengganti untuk NCF neon; Pabrik Pengolahan Makanan; Fasilitas Kimia; Gudang Kandang Hewan; Tempat Cuci Mobil; Lokasi Luar Ruangan & Dalam Ruangan.
