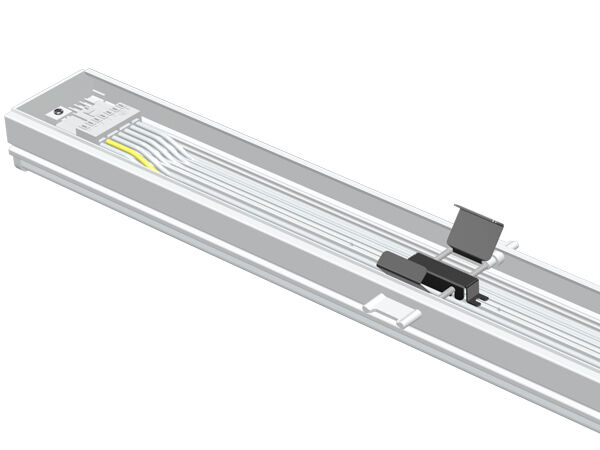

Klik cepat 75W DIP Switchable RM5 Universal LED Linear Retrofit Light Module Ganti sistem trunking T5/T8 Anda yang ada tanpa alat dengan konektor WAGO tiang 5/7 untuk koneksi mullt

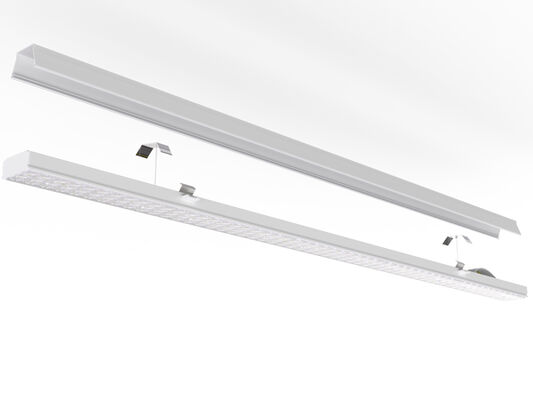

Modul retrofit linier RM5 dikembangkan untuk menggantikan perlengkapan pencahayaan fluoresen T5/T8 yang ada di sistem rel.
Untuk perlengkapan lampu fluoresen konvensional, kabel asli di trek batang dapat dipatahkan, dan yang dapat dihubungkan melalui kabel dirancang di dalam modul melalui WAGO
konektor.
Ini bekerja dengan hampir semua sistem trunk rail yang dipasang dalam 25 tahun terakhir, solusi retrofit yang sempurna untuk menggantikan lampu fluoresen 2 x 36w, 1 x 58w dan 2 x 58w T5/T8 dengan dan tanpa reflektor.
Instalasi cepat, mudah diganti dengan sistem bagasi yang ada tanpa alat dalam waktu 40 detik.
Setiap modifikasi fisik tidak perlu pada sistem trunking yang ada, hanya plug and play
Fitur & Spesifikasi Utama
- Lampu LED SMD2835 Kecerahan Tinggi 0,5W 75LM TRIDONIC/PHILIPS/BOKE Driver dengan DIP Switchable;
- Kompatibel dengan 95% sistem trunking terkemuka yang dipasang dalam 25 tahun terakhir;
- Solusi retrofit yang ideal untuk mengganti Lampu Fluoresen 2x36W, 1x58W dan 2x58W T5/T8 atau Lampu Tabung LED dengan dan tanpa Pencahayaan;
- 30/60/90/110/Double 25/25L/25R, 120 (dengan Tutup PC) Optik Opsional;
- Perlindungan IP40/IK08;
- Setiap Modifikasi Fisik pada Sistem Trunking yang Ada tidak diperlukan;
- Rantai Keamanan yang Diselenggarakan untuk Menghemat Biaya Tenaga Kerja dan Jaminan Keamanan Ganda;
- Berbagai Kontrol Cerdas: 1-10V, DALI, Sensor Gerak, Sensor Cahaya Hari, Zigbee dan Darurat;
- Fase tunggal (L/N/E) atau tiga fase (L1/L2/L3/N/FG) Opsional;
- L80/B10 @ 58.000 jam umur;
- Disediakan kustomisasi untuk proyek khusus;
Opsi yang tersedia
- Pengemudi: TRIDONIC / PHILIPS / BOKE Pengemudi Non-SELV
- Kontrol dan Dimming: 1-10V, DALI, Sensor Gerak, Sensor Cahaya Hari, Zigbee dan Darurat
- Sudut balok: 30/60/90/110/Ganda 25/25L/25R, 120 (dengan Tutup PC) Optik Opsional
- Fase tunggal (L/N/E) atau tiga fase (L1/L2/L3/N/FG) Opsional;

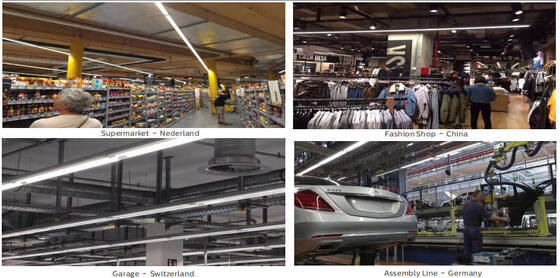

Aplikasi yang direkomendasikan
- Toko Ritel berskala besar;
- Ruang Industri;
- Ruang gudang;
- Ruang Pabrik;
- Aplikasi Semi-industri lainnya;
Spesifikasi Teknis
Sistem Umum
| Bahan perumahan |
Aluminium yang diekstrusi menurut standar EN755 |

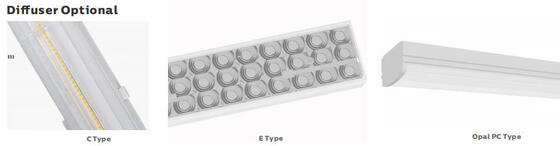

| Bahan Diffuser |
PC/PMMA yang diekstrusi sesuai dengan standar UNE-EN ISO 21305-1:2020, kondisi filter UV (IK10) |
| Warna rumah |
Putih (RAL9016), warna lain opsional |
| Kontrol Kelompok |
3-Phase Switchable Opsional, L1 / L2 / L3 dapat diubah oleh DIP Switch |
| LED Dissipasi termal |
Melalui badan lampu 6063 AL tanpa sirip, tanpa cairan konduktif. disipasi konveksi pasif memastikan kontak termal dengan modul LED melalui konduktivitas tinggi |
| Jenis lampu |
LED yang bisa ditukar |
| Outlet Lampu |
Langsung |
| Ketinggian yang Disarankan |
2 - 12 meter |
| Pemeliharaan |
Pengemudi / Lensa Buka / Tutup dengan sekrup |
| Pengemudi |
Arus konstan dengan daya diatur melalui saklar DIP, tertanam dalam perlengkapan lampu, pra-kabel |
| Pengendalian Dimming |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| Peringkat IP |
IP40 |
| IK Rating |
IK08 |
| Kelas Perlindungan |
Kelas I |
| Glow Wire |
850°C (di bawah 30s) |
| Masukkan kabel |
H05RN-F 3*2.5mm2 |
| Pemasangan |
Penggantian Langsung |
| Fungsi Cerdas |

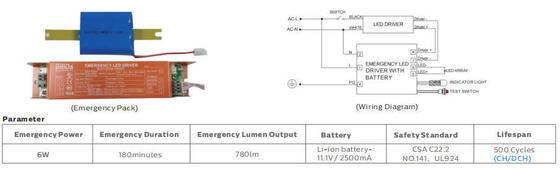

Keadaan darurat |

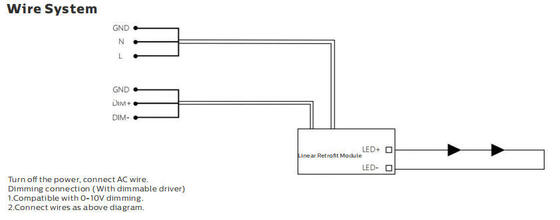

Sistem Listrik
| Kabel melalui |
3x2.5mm2/5x2.5mm2 + 2x1.5mm2 kawat redup sebagai stand |
| Tegangan Utama |
220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF) |
≥ 0.93 |
| Total Harmonic Distortion (THD) |
< 10% |
| Jenis output |
Non-SELV (tidak terisolasi) |
| Faktor berkedip |
< 1% |
| Pengukuran Visibilitas Stroboskopik (SVM) |
<0.4 |
| Persepsi Efek Stroboskopik (Pst) |
< 1 |
| Koneksi terminal |
Kabel loop-through termasuk, konektor WAGO 5/7 kutub |
| Daya lampu |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistem fotometri
| LED |
SMD2835 (0,5W) |
| CCT (Correlated Color Temperature) |
CCT tunggal (3000K. 4000K. 5000K. 5700K. 6500K)
3 CCT opsional (3000-4000-5000K.
|
| CRI (Color Rendering Index) |
> 80Ra untuk standar (> 90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis |
RG0 (bebas dari risiko) |
| Kelas Efisiensi Energi (EEC) |
A++ |
| SDCM (Standard Deviation of Color Matching) |
< 5 (SDCM < 3 Opsional) |
| UGR (4H, 8H) |
24.9 (Silang) 23.4 (Longitudinal) |
| Sudut balok |
30° 60° 90° 120° Asimetris 25° L Asimetris 25° R 25° Ganda |
| Rata-rata Umur Luminar yang Berguna |
100,000 jam (L80B10) |
| Lumen Maintenance di e.o.l. |
> 70% |
| Efisiensi Cahaya |
160LPW (PROLine) Opsional |
| Produk |
RM Modul Retrofit LED Linear |
| Kekuatan nominal |
75W DIP (25~75W) |
| Lumens yang dikirimkan @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Kondisi Operasi
| Operasi Suhu / Kelembaban |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, tidak terkondensasi |
| Suhu penyimpanan / kelembaban |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, tidak dikondensasi |
| Rata-rata LED Waktu yang Berguna L90B10 |
≥ 0.96 |
| Nominal Life Time (Tp < 70°C) |
Hingga 100.000H |
| Pengemudi MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Tahan getaran |
10~500Hz, 5G 12min / 1 siklus, periode selama 72min. Setiap sepanjang sumbu X,Y,Z |
| Kebisingan Akustik |
< 25dB (30cm jarak, operasi normal) |
| Jaminan |
5 Tahun (Mampu diperpanjang hingga 7 tahun) |
Sertifikasi
| Sertifikat Global |
ENEC. CE. RoHS. D-mark. KEMA-KEUR terdaftar. |
| Direktif Keamanan |
EN 60598-1. EN 60598-2-3. EN 62493. |
| Direktif EMC |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Direktif Lainnya |
IEC 62262 EN 13032-4 EN 62717 EN 6272-1 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ±5%, 5000K dan CRI> 80.
* Sinar cahaya, distribusi intensitas cahaya dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terbaru dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang aliran cahaya dan kekuatan untuk indeks individu yang ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena LED binning.
* Parameter dalam lembar data yang diberikan untuk Ta = 25 °C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

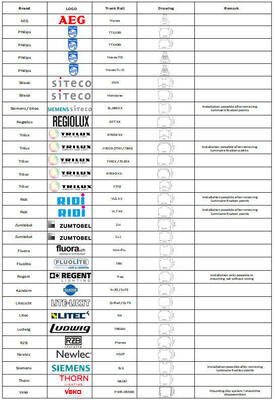

Daftar Sistem Kompatibel

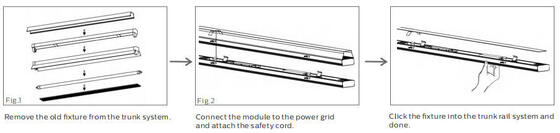

Instruksi Pemasangan & Keamanan
- Untuk menghindari kejutan listrik, pastikan pasokan listrik dimatikan sebelum pemasangan
- Lampu harus dipasang dan dioperasikan oleh ahli listrik atau teknisi yang berkualitas sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai
- Buka dan periksa lampu dengan hati-hati, laporkan kerusakan dan simpan semua bahan kemasan jika ada bagian yang rusak selama transportasi
- Jika lampunya rusak, jangan gunakan!
Pernyataan pabrikan
Menurut standar internasional lampu LED,DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Linear Light (Linear Retrofit Module) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruangan. DUALRAYS menjanjikan jaminan penuh untuk produk. Setiap aplikasi lingkungan yang berat termasuk suhu tinggi / rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi dll.tidak diizinkan tanpa konfirmasi resmi dari pabrikanJika ada kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
Kemampuan Perusahaan
- Tim profesional:> 15 tahun pengalaman, pabrik sendiri, > 10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC
- Merek yang dapat diandalkan:Didirikan kerjasama jangka panjang yang stabil dengan pelanggan Eropa, gudang di Belanda untuk layanan yang lebih baik
- Simulasi DIALux:Tim insinyur kami menyediakan layanan simulasi berdasarkan parameter aplikasi Anda
- Standar Kualitas:Semua lampu LED memenuhi standar CE, RoHS dengan sertifikasi TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
Informasi Pengiriman
Untuk pesanan kecil, pengiriman ekspres dianjurkan. Untuk pesanan massal, pengiriman laut atau kereta api (destinasi Eropa) paling hemat biaya tetapi membutuhkan waktu lebih lama.kami sarankan pengiriman udara ke bandara ditambah pengiriman mitra pengiriman kami ke pintu Anda.
Pertanyaan yang Sering Diajukan
T1: Apa garansi untuk lampu TB7 LED Tubular?
RE: 5 tahun garansi. Jika ada masalah kualitas di pihak kami terjadi selama periode ini, kami akan menutupi biaya pengiriman dan penggantian.
T2: Metode pembayaran apa yang Anda terima?
RE: Kami menerima beberapa metode pembayaran termasuk Western Union, PayPal, T / T, L / C. Pembayaran standar untuk pesanan massal adalah T / T: 30% di muka, 70% saldo sebelum pengiriman..
P3: Apa itu CRI?
RE: CRI (Color Rendering Index) menunjukkan seberapa akurat warna muncul di bawah cahaya.dengan 90Ra tersedia dengan biaya yang lebih tinggi.
T4: Bisakah saya hanya membeli perumahan secara terpisah?
RE: Kami hanya memasok perlengkapan lampu lengkap, tetapi pilihan SKD / CKD (Semi-Knocked Down / Completely Knocked Down) tersedia.
Q5: Apakah ada biaya pengiriman murah untuk impor ke negara kami?
RE: Untuk pesanan kecil, pengiriman ekspres disarankan. Untuk pesanan massal, pengiriman laut atau kereta api (destinasi Eropa) adalah yang paling hemat biaya. Untuk pesanan mendesak, pengiriman cepat adalah pilihan terbaik.Pengangkutan udara ke bandara ditambah layanan pengiriman disarankan.
T6: Bisakah kita mendapatkan dukungan jika kita memiliki posisi pasar sendiri?
RE: Mohon informasikan kebutuhan pasar Anda yang terperinci. Kami akan mendiskusikan dan mengusulkan saran yang berguna untuk menemukan solusi terbaik untuk Anda.
T7: Fungsi redup apa yang tersedia?
RE: DALI, PIR, dimming 1-10V tersedia.
T8: Apa aplikasi dari lampu TB7 LED Tubular Anda?
RE: Aplikasi meliputi: Penggantian untuk NCF fluoresensi; Pabrik Pengolahan Makanan; Fasilitas Kimia; Gudang Stabil Hewan; Tempat Mencuci Mobil; Lokasi Luar dan Dalam Ruang.
