* LED SAN'AN SMD2835 Kecerahan Tinggi, Penyesuaian Daya Sakelar DIP Driver Bebas Flicker PF Tinggi Opsional;
* Daya dan 3 CCT yang Dapat Dipilih;
* Tingkat Perlindungan: IP65 / IK10;

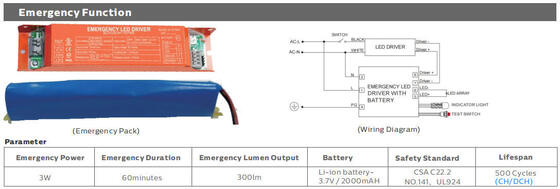

* Darurat dengan
3W@1 ;
* Berbagai Pemasangan: Pemasangan di Langit-langit, Pemasangan di Dinding Opsional;

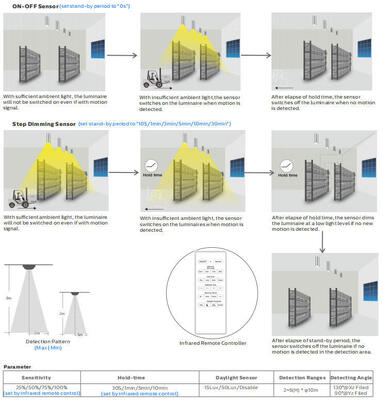

* Berbagai kontrol cerdas: 1-10V, Sensor gerak, Sensor siang hari dan Darurat ;
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 52.000h;
* Kustomisasi didukung untuk proyek khusus;
Opsi:
> Driver: Driver dengan Daya dan 3CCT yang Dapat Dipilih.
> Kontrol dan Peredupan: 1-10V, Sensor Gerak, Sensor siang hari dan Darurat;
> Pemasangan: Pemasangan di Langit-langit, Pemasangan di Dinding;

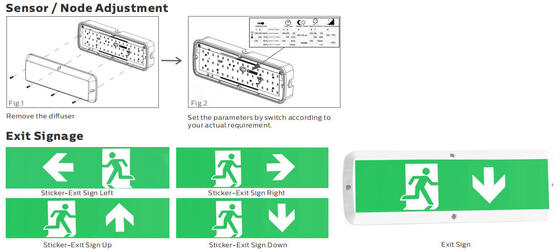

> Tanda Keluar Darurat dengan Stiker 4 Arah;
> Pengganti langsung untuk luminer dengan lampu neon;
> Koridor, tangga, area pintu masuk, lobi lift, galeri;
> Jalur, terowongan bawah tanah;
> Portal, teras, balkon, fasad, ruang penyimpanan;
> Toilet dan kamar mandi;
> Area publik;
| Sistem Umum |
| Material Rumah: PC Extruted sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Material Diffuser: PC Extruted sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Rumah: Putih (RAL9016), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui badan luminer 6063 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah konduktivitas tinggi |
|
Tipe Lampu: LED yang Dapat Ditukar
|
| Outlet Cahaya: Langsung |
| Tinggi Pemasangan yang Direkomendasikan: 2 - 4 meter |
| Perawatan: Diffuser Buka / Tutup dengan sekrup |

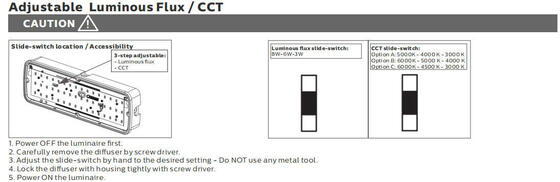

| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V |
| IP (Peringkat Perlindungan Ingress): IP65 |
| IK (Ketahanan Dampak): IK10 |
| Kelas Pelindung: Kelas ⅠⅠ / Kelas ⅠⅠⅠ Opsional |
| Kawat Pijar: 850°C (Di Bawah 30s) |
| Kelenjar Kabel: Kelenjar kabel PG11 / M16 Maks (Kelenjar Kabel Nilon atau SS304/316 Opsional) |
| Pemasangan: Dipasang di langit-langit | Pemasangan di Dinding Opsional |

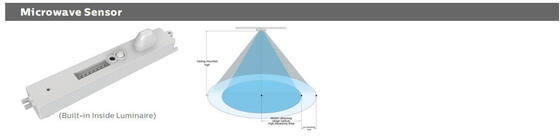

| Fungsi Cerdas: Sensor Microwave | Darurat | Sensor Microwave + Darurat |
| Sistem Kelistrikan |
| Kabel tembus: Kabel 3*0.75mm2 | 3*1.0mm2 | 3*1.5mm2 untuk opsi |
| Tegangan Utama: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V Opsional |
| Faktor Daya (PF): ≥0.92 |
| Total Harmonic Distortion (THD): ＜10% |
| Tipe Output: Non-SELV (non-terisolasi) |
| Faktor Flicker: ＜1% |
| Pengukuran Visibilitas Stroboskopik (SVM): ＜0.4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Koneksi Terminal: Penjepit Dorong Masuk |
| Modul melalui Pemutus Sirkuit LSS Daya Luminaire B10A B16A C10A C16A |
| 8W 175 275 245 395 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
| CCT (Suhu Warna Korelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K) |
| 3CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan) |
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 24.9 (Silang)
23.4 (Memanjang)
|

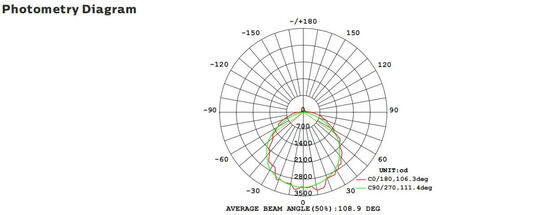

| Sudut Sinar: 120° |
| Rata-rata Umur Pakai Luminaire: 52.000 jam (L80B10) |
| Pemeliharaan Lumen pada e.o.l. >70% |
| Khasiat Bercahaya: 100LPW (BASELine) |
| Daya Terukur: 8W 8W DIP(3W~8W) |
| Lumens yang Dihasilkan@ 5000K, CRl>80 (BASE) 800lm Max.800lm |
| Kondisi Pengoperasian |
| Suhu / Kelembaban Pengoperasian: -20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L90B10: ≥0.96 |
| Umur Nominal Terukur (Tp <70℃): Hingga 100.000H |
| MTBF Driver: 500.000H,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Pengoperasian Normal) |
| Jaminan: 5 Tahun |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | Tanda D | KEMA-KEUR Terdaftar, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Arahan Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Arahan EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Arahan Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi Daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks bercahaya dan daya untuk indeks individual ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

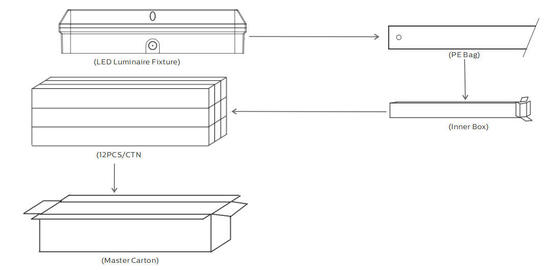

Dipasang di Langit-langit:
| Panjang/mm Kotak Dalam Karton Luar QTY”/CTN Unit N.W G.W/Karton |
| 600 733x93x93mm 748x294x304mm 9PCS 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2.8Kg 26.4Kg |

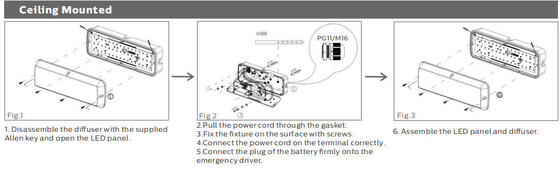

Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, harap pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Sesuai dengan Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri Lampu Teras LED Bulk Head DUALRAYS hanya diizinkan untuk diterapkan pada lingkungan netral dalam atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari pabrikan. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
