75W dengan DIP Switchable 25W hingga 75W RM5 Kit Retrofit Linier LED Instalasi Mudah Driver TRIDONIC / PHILIPS / BOKE

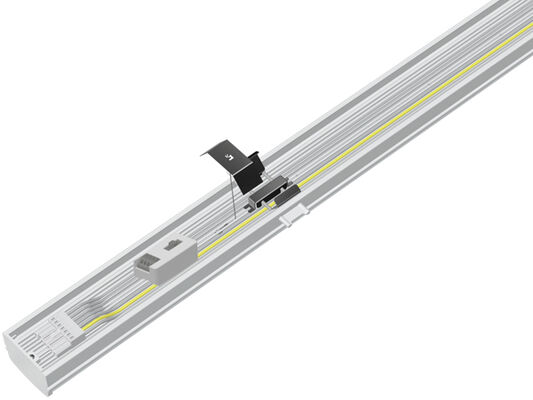

Modul retrofit linier RM5 dikembangkan untuk menggantikan perlengkapan lampu neon T5/T8 yang ada pada sistem kereta api.

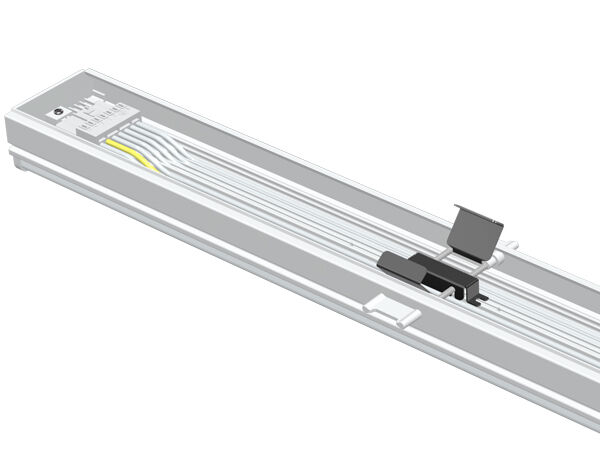

Untuk perlengkapan lampu neon konvensional, kabel asli di rel bagasi dapat dipasang, dan kabel yang dapat dihubungkan dirancang di dalam modul melalui WAGO
konektor.
Ia bekerja dengan hampir semua sistem rel bagasi yang dipasang dalam 25 tahun terakhir, solusi retrofit sempurna untuk menggantikan lampu neon T5/T8 2 x36w, 1 x58w dan 2 x58w yang lama dengan dan tanpa reflektor.
Pemasangan cepat, penggantian mudah dengan sistem bagasi yang ada tanpa alat dalam waktu 40 detik.
Modifikasi fisik apa pun tidak diperlukan pada sistem trunking yang ada, cukup plug and play
Fitur & Spesifikasi Utama
- Kecerahan Tinggi SMD2835 LED 0,5W 75LM TRIDONIC/PHILIPS/BOKE Driver dengan DIP Switchable;
- Kompatibel dengan 95% Sistem Trunking Terkemuka yang Dipasang dalam 25 Tahun Terakhir;
- Solusi Retrofit Ideal untuk Mengganti Lampu Neon 2x36W, 1x58W dan 2x58W T5/T8 atau Lampu Tabung LED dengan dan tanpa Reflektor;
- 30/60/90/110/Double 25/25L/25R, 120 (dengan Penutup PC) Optik Opsional;
- Perlindungan IP40/IK08;
- Modifikasi Fisik Apa Pun pada Sistem Trunking yang Ada Tidak Diperlukan;
- Rantai Keamanan Dicadangkan untuk Penghematan Biaya Tenaga Kerja dan Jaminan Keamanan Ganda;
- Berbagai Kontrol Cerdas: 1-10V, DALI, Sensor Gerak, Sensor Siang Hari, Zigbee dan Darurat;
- Fase Tunggal (L/N/E) atau Tiga Fase (L1/L2/L3/N/FG) Opsional;
- L80/B10 @ umur 58.000 jam;
- Kustomisasi tersedia untuk proyek khusus;
Opsi yang Tersedia
- Pengemudi: driver TRIDONIC / PHILIPS / BOKE Non-SELV
- Kontrol dan Peredupan: 1-10V, DALI, Sensor gerak, Sensor siang hari, Zigbee dan Darurat

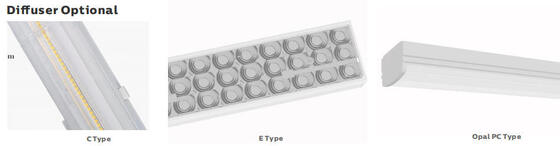

- Sudut pancaran: 30/60/90/110/Double 25/25L/25R, 120 (dengan Penutup PC) Optik Opsional
- Fase Tunggal (L/N/E) atau Tiga Fase (L1/L2/L3/N/FG) Opsional;

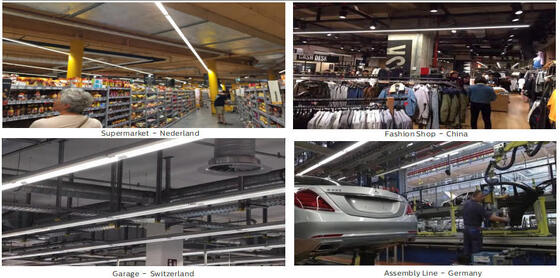

Aplikasi yang Direkomendasikan
- Gerai Ritel Skala Besar;
- Balai Industri;
- Ruang Gudang;
- Aula Pabrik;
- Aplikasi Semi Industri Lainnya;
Spesifikasi Teknis
Sistem Umum
| Bahan Perumahan |
Aluminium ekstrusi sesuai standar EN755 |
| Bahan Penyebar |
PC/PMMA yang diekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Perumahan |
Putih (RAL9016), Warna lain opsional |
| Kontrol Grup |
Sakelar 3 Fase Opsional, L1 /L2 /L3 dapat diubah dengan Sakelar DIP |
| Disipasi Termal LED |
Melalui badan luminer 6063 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |
| Jenis lampu |
LED Dapat Ditukar |
| Stopkontak Ringan |
Langsung |
| Ketinggian Pemasangan yang Direkomendasikan |
2 - 12 meter |
| Pemeliharaan |
Driver / Lensa Buka / Tutup dengan sekrup |
| Pengemudi |
Arus konstan dengan daya yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, sudah dilengkapi kabel |
| Kontrol Peredupan |
HIDUP-MATI | peredupan 1-10V | DALI-2 | Jala | Zigbee | Casambi |
| Peringkat IP |
IP40 |
| Peringkat IK |
IK08 |
| Kelas Pelindung |
Kelas I |
| Kawat Cahaya |
850°C (Di bawah 30an) |
| Entri Kabel |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Bagian maks 4.0mm2) |
| Instalasi |
Penggantian Langsung |
| Fungsi Cerdas |
Keadaan darurat |
Sistem Kelistrikan
| Melalui kabel |
Kawat peredup 3x2,5mm2/5x2,5mm2 + 2x1,5 mm2 sebagai penyangga |
| Tegangan Utama |
220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF) |
≥0,93 |
| Distorsi Harmonik Total (THD) |
＜10% |
| Jenis Keluaran |
Non-SELV (tidak terisolasi) |
| Faktor Kedipan |
＜1% |
| Pengukuran Visibilitas Stroboskopik (SVM) |
＜0,4 |
| Persepsi Efek Stroboskopik (Pst) |
＜1 |
| Sambungan Terminal |
Termasuk kabel loop-through, konektor WAGO 5/7 kutub |
| Kekuatan Luminer |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistem Fotometri
| LED |
SMD2835 (0,5W) |
| CCT (Suhu Warna Berkorelasi) |
CCT Tunggal (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna) |
>80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis |
RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi) |
A++ |
| SDCM (Standar Deviasi Pencocokan Warna) |
＜5 (SDCM<3 Opsional) |
| UGR (4 jam, 8 jam) |
24,9 (Silang) 23,4 (Membujur) |

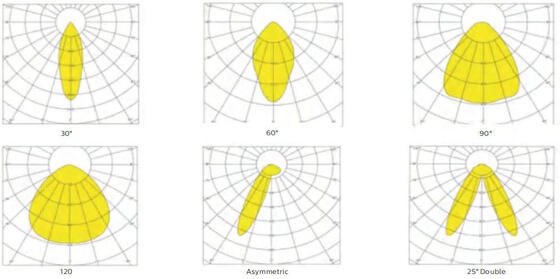

| Sudut Balok |
30° | 60° | 90° | 120° | Asimetris 25° L | Asimetris 25° R | 25° Ganda |
| Rata-rata Luminer Berguna Seumur Hidup |
100.000 jam (L80B10) |
| Pemeliharaan Lumen di eol |
>70% |
| Khasiat Bercahaya |
160LPW (PROLine) Opsional |
| Produk |
Modul Retrofit LED Linier RM |
| Nilai Daya |
DIP 75W (25~75W) |
| Lumen Terkirim @ 5000K, CRI>80 (PRO) |
Maks. 12.000lm |
Kondisi Operasi
| Suhu / Kelembapan Operasi |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembapan Penyimpanan |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Rata-rata Waktu Berguna LED L90B10 |
≥0,96 |
| Nilai Nominal Seumur Hidup (Tp <70℃) |
Hingga 100.000 jam |
| Pengemudi MTBF |
500.000 jam, MIL-HDBK-217F(25℃) |
| Tahan Getaran |
10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan Akustik |
＜25dB (jarak 30cm, pengoperasian Normal) |
| Menjamin |
5 Tahun (Dapat diperpanjang hingga 7 tahun) |
Sertifikasi
| Sertifikat Global |
ENEC | CE | RoHS | tanda D | Terdaftar KEMA-KEUR, SAA | C-Centang | RCM | CB | ETL/CETL | DLC Premium |
| Petunjuk Keamanan |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Petunjuk EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Petunjuk Lainnya |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ±5%, 5000K dan CRI>80.
* Sinar penerangan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks cahaya dan kekuatan untuk masing-masing indeks ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

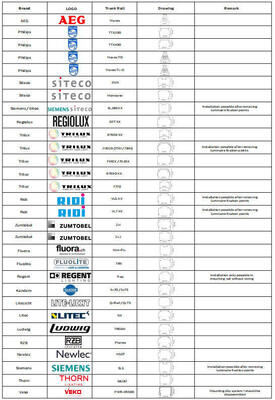

Daftar Sistem yang Kompatibel
Petunjuk Pemasangan & Keselamatan
- Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan
- Lamp harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal terkait
- Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian yang rusak selama pengangkutan
- Jika lampunya rusak, jangan digunakan!
Pernyataan Produsen
Menurut Standar Internasional luminer LED, DUALRAYS secara resmi mengklaim bahwa produk seri Lampu Linear LED DUALRAYS (Modul Retrofit Linier) hanya diperbolehkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi luar ruangan. DUALRAYS menjanjikan garansi penuh untuk produknya. Penerapan lingkungan yang parah termasuk suhu tinggi/rendah, kelembapan tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan penerapan, kebijakan garansi tidak lagi dijamin.
Kemampuan Perusahaan
- Tim Profesional:>15 tahun pengalaman, pabrik sendiri, >10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC
- Merek Terpercaya:Menjalin kerjasama jangka panjang yang stabil dengan pelanggan Eropa, gudang di Belanda untuk layanan yang lebih baik
- Simulasi DIALux:Tim teknik kami menyediakan layanan simulasi berdasarkan parameter aplikasi Anda
- Baku mutu:Semua tokoh LED mematuhi standar CE, RoHS dengan sertifikasi TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informasi Pengiriman
Untuk pesanan kecil, pengiriman ekspres disarankan. Untuk pesanan massal, pengiriman laut atau kereta api (tujuan Eropa) paling hemat biaya tetapi membutuhkan waktu lebih lama. Untuk pesanan mendesak, kami menyarankan angkutan udara ke bandara ditambah pengiriman mitra pengiriman kami ke rumah Anda.
Pertanyaan yang Sering Diajukan
Q1: Apa garansi untuk lampu Tubular LED TB7?
RE: Garansi 5 tahun. Jika ada masalah kualitas di pihak kami yang terjadi selama periode ini, kami akan menanggung biaya pengiriman dan penggantian.
Q2: Metode pembayaran apa yang Anda terima?
RE: Kami menerima beberapa metode pembayaran termasuk Western Union, PayPal, T/T, L/C. Pembayaran standar untuk pesanan massal adalah T/T: 30% di muka, saldo 70% sebelum pengiriman. Informasi bank disediakan di PI.
Q3: Apa itu CRI?
RE: CRI (Indeks Rendering Warna) menunjukkan seberapa akurat warna muncul di bawah cahaya. CRI yang lebih tinggi memberikan akurasi warna yang lebih baik dengan biaya yang lebih tinggi. CRI standarnya >80Ra, dan 90Ra tersedia dengan biaya lebih tinggi.
Q4: Bisakah saya membeli rumah secara terpisah?
RE: Kami hanya menyediakan perlengkapan luminer lengkap, tetapi tersedia opsi SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Q5: Apakah ada biaya pengiriman murah untuk diimpor ke negara kita?
RE: Untuk pesanan kecil, disarankan pengiriman ekspres. Untuk pesanan massal, pengiriman laut atau kereta api (tujuan Eropa) paling hemat biaya. Untuk pesanan mendesak, disarankan angkutan udara ke bandara ditambah layanan pengiriman.
Q6: Bisakah kami mendapatkan dukungan jika kami memiliki posisi pasar sendiri?
RE: Mohon informasikan kepada kami tentang kebutuhan pasar Anda secara rinci. Kami akan berdiskusi dan mengusulkan saran bermanfaat untuk menemukan solusi terbaik bagi Anda.
Q7: Fungsi peredupan apa yang tersedia?
RE: DALI, PIR, peredupan 1-10V tersedia. Sensor siang hari internal tersedia untuk opsi kontrol cerdas.
Q8: Apa saja aplikasi lampu Tubular LED TB7 Anda?
RE: Aplikasi meliputi: Penggantian NCF neon; Pabrik Pengolahan Makanan; Fasilitas Kimia; Gudang Kandang Hewan; Tempat Cuci Mobil; Lokasi Luar Ruangan & Dalam Ruangan.
