* LED SMD2835 SAN'AN dengan kecerahan tinggi, LIFUD/BOKE/AGT High PF Driver DIP Switch Flicker-free Power Adjustment Opsional;

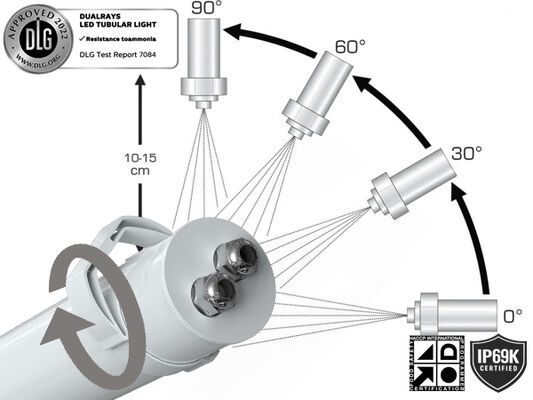

* Melawan Tekanan Air 100 bar (1450 psi) dan Suhu 80°C;

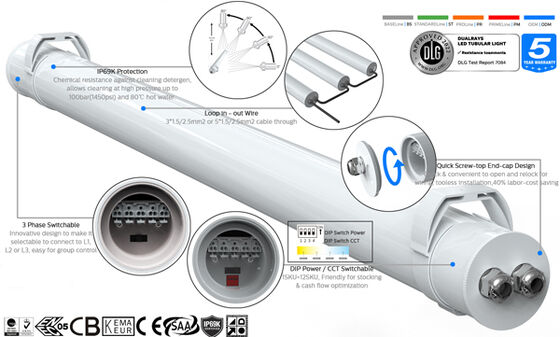

* Desain Knob End-cap, cepat & nyaman untuk membuka dan mengunci ulang untuk kabel, sangat meningkatkan efisiensi dan menghemat biaya tenaga kerja;
* IP69K PMMA IK06 Anti-amonia/UV /PC IK10 Perlindungan Anti-UV;;
* 120°/ 200°/ 280° sudut sinar opsional;
*Fungsi penghubung kabel tunggal atau ganda Opsional;

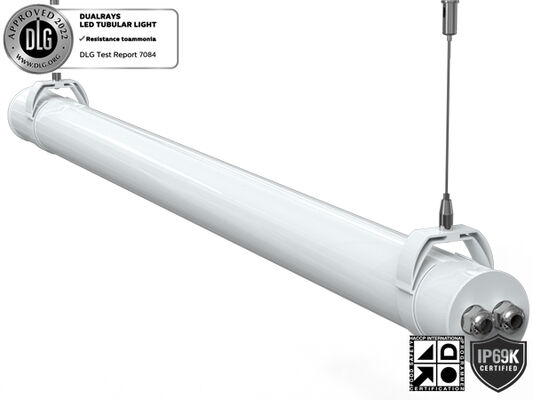

* Multiple Installations: Suspension, Wall Mount, Pemegang Magnetic;
* Berbagai kontrol cerdas: 1-10V, DALI, sensor gerak,sensor cahaya siang,Zigbee dan darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase tunggal (L/N/E) atau tiga fase (L1/L2/L3/N/FG) Opsional;
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 65.000 jam;
* Disesuaikan didukung untuk proyek khusus;
Pilihan:
> Pengemudi: / TRIDONIC / BOKE Pengemudi Non-SELV dengan teknologi DIP opsional.
> 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

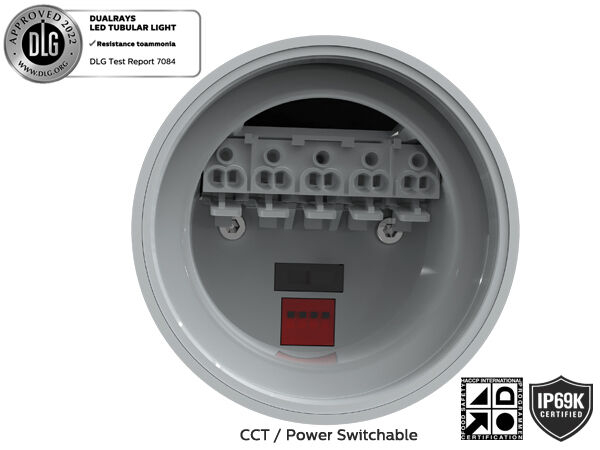

> DIP Power Switchable;
> Kontrol dan Dimming: 1-10V, DALI, Sensor Gerak, Sensor Cahaya siang, Zigbee dan Darurat;
> 120°/ 200°/ 280° sudut sinar opsional;
> Pemasangan: Suspensi, Pemasangan Dinding, Pemegang Magnetik
> Bahan: PC/PMMA opsional;
> Penggantian untuk NCF fluoresensi;

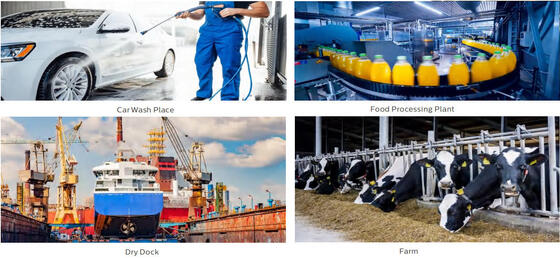

> Pabrik Pengolahan Makanan;
> Fasilitas Kimia;
> Gudang Stabil Hewan;
> Tempat cuci mobil;
> Lokasi luar dan dalam ruangan;
| Panjang/mm Ukuran A / mm Ukuran B / mm Ukuran C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 1223 78 |
| 1500 5ft/1500 1523 78 |
| Sistem Umum |
| Bahan rumah: PC/PMMA yang diekstrusi sesuai dengan standar UNE-EN ISO 21305-1:2020, filter UV bersyarat ((IK10) |
| Bahan Diffuser: PC/PMMA yang diekstrusi sesuai dengan standar UNE-EN ISO 21305-1:2020, filter UV bersyarat ((IK10) |
| Warna rumah: Putih (RAL9016), warna lain opsional |
| Gaskets penyegelan: busa silikon |
LED Dissipasi termal: Melalui badan lampu 6063 AL tanpa sirip, tanpa cairan konduktif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timbal konduktivitas tinggi |
| Anti-kondensasi: katup penimbang tekanan untuk memastikan pelepasan kelembaban, menghindari kondensasi dan menjaga kedapatan IP luminaire |
| Finish: Disemprotkan secara elektrostatik dan disublimasi dalam oven. |
| Rekomendasi ketinggian: 2 - 8 meter |
| Pemeliharaan: Tutup ujung yang cepat untuk pemasangan yang mudah |
| Pengemudi: arus konstan dengan daya opsional disesuaikan melalui saklar DIP, tertanam dalam perlengkapan, pra-kabel |
| Kontrol Dimming: ON-OFF. Dimming 1-10V. DALI-2. Mesh. Zigbee. |
| IP (Rating Perlindungan Penetrasi): IP67 / IP69K |
| IK (Resistensi Dampak): IK10 |
| Kelas perlindungan: Kelas I |
| Glow Wire: 850°C (di bawah 30s) |
| Gland kabel: Gland kabel M20 (Nylon atau SS304/316 Gland kabel Opsional) |
| Pemasangan: dipasang di langit-langit. Suspensi. Dipasang magnetik. Dipasang di dinding. |
| Fungsi cerdas: Sensor PIR. Sensor gelombang mikro. |
| Sistem Listrik |
| Pengkabelan melalui: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 kabel melalui untuk pilihan |
| Tegangan Utama: 220 ~ 240VAC / 50/60Hz, 180-264VDC |
| Faktor Daya (PF): ≥0.96 |
| Total Harmonic Distortion (THD): < 10% |
| Jenis output: Non-SELV ((non-isolated)) |
| Faktor berkedip: < 1% |
| Pengukuran Visibilitas Stroboskopik (SVM): <0.4 |
| Persepsi Efek Stroboskopik (Pst): < 1 |
| Koneksi terminal: tutup ujung sekrup cepat untuk pengkabelan yang mudah |
| Lampu Daya B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul melalui pemutus sirkuit LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistem fotometri |
| LED: SMD2835 (1W) |
|
CCT (Correlated Color Temperature): CCT tunggal (3000K. 4000K. 5000K. 5700K. 6500K)
3 CCT opsional (3000-4000-5000K.
|
| CRI (Color Rendering Index): > 80Ra untuk standar (> 90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan fotobiologis: RG0 (bebas dari risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Standard Deviation of Color Matching): <5 (SDCM<3 Opsional) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (Longitudinal)
|
| Sudut balok: 120°. 280°. 360° Opsional |
| Rata-rata umur yang berguna lampu: 63.000 jam (L80B10) |
| Pemeliharaan lumen pada e.o.l. > 70% |
| Efisiensi Cahaya: 130LPW (PROLine) |
| Panjang 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Daya nominal: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Lumens yang Dihasilkan
@ 5000K, CRl> 80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Kondisi Operasi |
| Suhu operasi / kelembaban: -20 ~ + 60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, tidak terkondensasi |
| Suhu penyimpanan / kelembaban: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, tidak dikondensasi |
| Rata-rata waktu penggunaan LED L90B10: ≥0.96 |
| Rated Nominal Lifetime (Tp <70°C): Hingga 100.000H |
| Pengemudi MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistensi getaran: 10 ~ 500Hz,5G 12min / 1 siklus, periode selama 72min. masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan akustik: <25dB (30cm jarak, operasi normal) |
| Jaminan: 5 Tahun (Mampu diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC. CE. RoHS. D-mark. KEMA-KEUR terdaftar. |
| Petunjuk Keamanan: EN 60598-1. EN 60598-2-3. EN 62493. |
| EMC Directive: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Peraturan lain: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ± 5%, 5000K dan CRl> 80.
* Sinar cahaya, distribusi intensitas cahaya dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terbaru dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang aliran cahaya dan kekuatan untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena LED binning.
* Parameter dalam lembar data diberikan untuk Ta = 25 °C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra
Dipasang di langit-langit:
Mengebor sekrup lubang di langit-langit. Pasang klip ke langit-langit dengan sekrup. Klik ke luminaire dengan tangan erat.
Suspensi:
Mengebor sekrup lubang di langit-langit. Klik ke dalam perlengkapan dengan tangan erat, dan Fix hook pemasangan ke langit-langit, Instal
Kemudian atur panjang kit suspensi. klip.
Pemasangan langit-langit berputar:
Bor lubang sekrup di langit-langit klik ke dalam lampu dengan klip memutar sudut pada permintaan
Pemasangan Magnetik:
Keluarkan klip 2PCS dengan cincin magnetik Klik ke dalam luminaire dengan klip magnetik Fix luminaire pada logam ((Fe, Ni, Co) atau
Dari paket komponen. dengan tangan erat. permukaan benda paduan sesuai kebutuhan.
Koneksi yang dapat dihubungkan:
| Panjang/mmKotak dalam Kotak luar Unit QTY/CTN N.W G.W/Kotak |
| 600 730x100x95mm 745x315x300mm 9PCS 1,3Kg 12,9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9PCS 1.9Kg 19.4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2.5Kg 25.6Kg |
Silakan baca semua instruksi di bawah ini sebelum instalasi:
* Untuk menghindari kejutan listrik, pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh tukang listrik atau teknisi yang berkualitas sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai.
* Buka bungkus dan periksa lampu dengan hati-hati, laporkan kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampunya rusak, jangan gunakan!
Pernyataan:
Menurut standar internasional lampu LED,Di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruanganSementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang berat termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi dll tidak diizinkan tanpa konfirmasi resmi dari pabrikan.Jika ada kesalahan aplikasi terjadi, kebijakan garansi tidak lagi dijamin.
