* ADC12 Die-castign Al, Integrally Mold Forging, Konduktivitas Termal yang Sangat Baik;
* LED SMD2835 Kecerahan Tinggi SAN'AN / LUMILEDS, Driver yang Dikembangkan Sendiri DUALRAYS atau Driver SOSEN / Opsional;
* Perlindungan IP65 / IK08;
* Sudut pancaran 60°/90°/120° opsional;
* Lapisan Powder Coated Tahan Korosi;
* Berbagai Pemasangan: Gantung Loop, Pemasangan Langit-langit, Pemasangan Dinding;

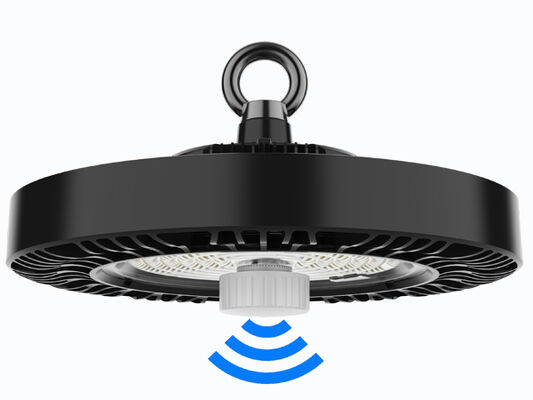

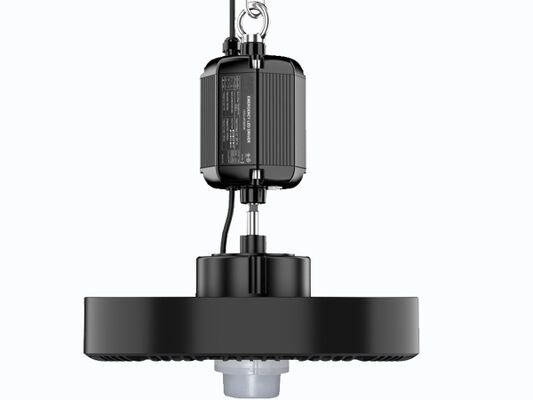

* Berbagai kontrol cerdas: 1-10V, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Daya yang Dapat Diubah dengan Sakelar DIP sebagai Standar (100%-80%-60%);
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 61.000h;
* Kustomisasi didukung untuk proyek khusus;
Opsi:
> Driver: Driver bawaan yang dikembangkan sendiri oleh DUALRAYS, desain ramping, tahan lama, dan ringkas.
> 3 CCT opsional;
> Daya yang Dapat Diubah dengan Sakelar DIP (100%-80%-60%);
> Kontrol dan Peredupan: 1-10V, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;

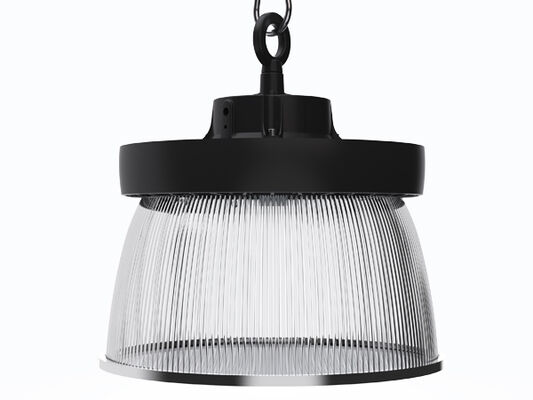

> Reflektor: Reflektor PC dengan / tanpa penutup. Pemasangan pipa.
> Pemasangan: Gantung Loop, Pemasangan Langit-langit, Pemasangan Dinding;
> Pengganti untuk sumber cahaya HID atau MH tradisional;
> Aula pabrik dan area produksi;
> Gudang dan aula logistik;
> Toko perangkat keras dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional;
| Daya/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Sistem Umum |
Material Rumah: Aluminium die-cast bertekanan tinggi ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 sesuai dengan standar UNE EN 1706 dilapisi bubuk |
| Material Diffuser: PC yang disuntikkan sesuai dengan standar UNE-EN ISO 294-2:2019, filter UV bersyarat (IK08) |
| Warna Rumah: Hitam Metalik (RAL9017), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui badan luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timbal dengan konduktivitas tinggi |
| Sistem Optik: Lensa optik, reflektor PC/alu opsional |
Finishing: Lapisan cat bubuk poliester, disemprotkan secara elektrostatik dan disublimasikan dalam oven, Tahan terhadap
korosi |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 15 meter |
| Perawatan: LED tidak dapat ditukar, driver dapat ditukar |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Zigbee |
| IP (Peringkat Perlindungan Masuk): IP65 |
| IK (Ketahanan Dampak): IK08 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 750°C (Di bawah 30s) |
| Kelenjar Kabel: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsional) |
| Pemasangan: Gantung Loop | Pemasangan Braket |

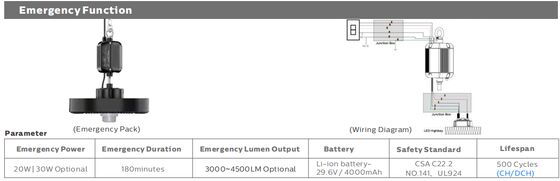

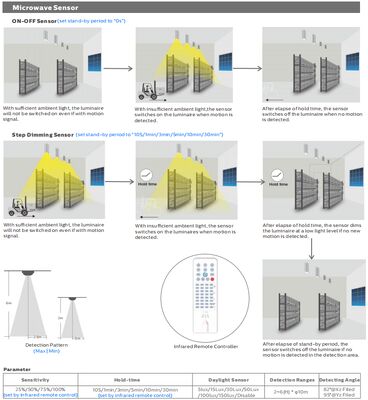

Fungsi Cerdas: Sensor PIR dengan ambang batas siang hari| Sensor Gelombang Mikro dengan ambang batas siang hari atau siang hari
panen| Darurat |
| Rasio keluaran cahaya ke atas: ULOR 0 |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Sistem Kelistrikan |
| Koneksi listrik: 0,3m 3*1,0mm2 sebagai standar, maks 3x2,5mm2 + 2x1,5 mm2 kabel peredupan, ujung kabel bebas, kabel panjang yang disesuaikan dengan steker EU/AU/US untuk opsi |
| Tegangan Utama: 100~277VAC/ 50/60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0,97 |
| Total Harmonic Distortion (THD): ＜20% |
| Perlindungan Lonjakan: DM: 6kV,CM: 6kV,Kriteria B |
SPD (Opsional): Tipe 2, pelindung lonjakan transien 10kV dan 20kA. Sambungan seri dengan pemutus termofus
disconnector untuk perlindungan yang lebih efektif di akhir masa pakainya |
| Tipe Keluaran: Non-SELV (non-terisolasi) |
| Faktor Flicker: ＜1%Persepsi Efek Stroboskopik (Pst) ＜1 |
| Pengukuran Visibilitas Stroboskopik (SVM): ＜0,4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Luminer Daya B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui Pemutus Sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Terkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
Tri-warna opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 33,9 (Silang)
33,9 (Memanjang)
|

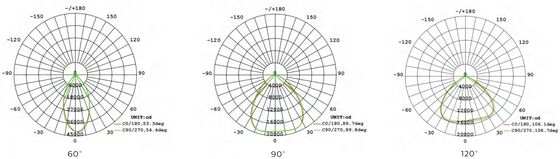

| Sudut Pancaran: 60° | 90° | 120° Opsional |
| Rata-rata Umur Manfaat Luminer: 61.000 jam (L80B10) |
| Pemeliharaan Lumen pada e.o.l. >70% |
| Efisiensi Bercahaya: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsional |
| Daya Terukur: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
|
Lumen yang Dihasilkan
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
|
| (ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm |
| Kondisi Pengoperasian |
| Suhu / Kelembaban Pengoperasian: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000H |
| Umur Nominal Terukur (Tp <70℃): Hingga 100.000H |
| MTBF Driver: 198.000H,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Pengoperasian Normal) |
| Jaminan: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | Tanda D | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Arahan Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Arahan EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Arahan Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi Daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Pancaran cahaya, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks bercahaya dan daya untuk indeks individual ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

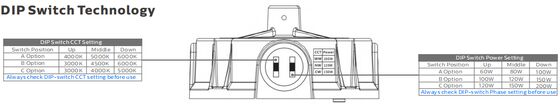

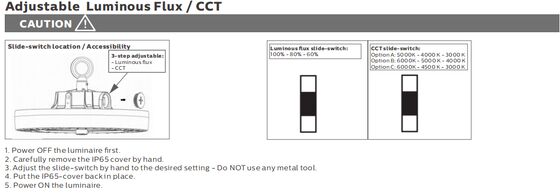

1. Matikan daya luminer terlebih dahulu.
2. Lepaskan penutup IP65 dengan hati-hati menggunakan tangan.
3. Sesuaikan sakelar geser dengan tangan ke pengaturan yang diinginkan - JANGAN gunakan alat logam apa pun.
4. Pasang kembali penutup IP65.
5. Nyalakan luminer.
Matikan daya, sambungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Hubungkan kabel seperti diagram di atas.
| Daya/W Kotak Dalam Karton Luar QTY”/CTN Unit N.W G.W/Karton |
| 100 295x115x298mm 615x308x320mm 5PCS 2,2Kg 13,9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,4Kg 14,2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,6Kg 14,6Kg |
Harap baca semua petunjuk di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, harap pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari pabrikan. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
