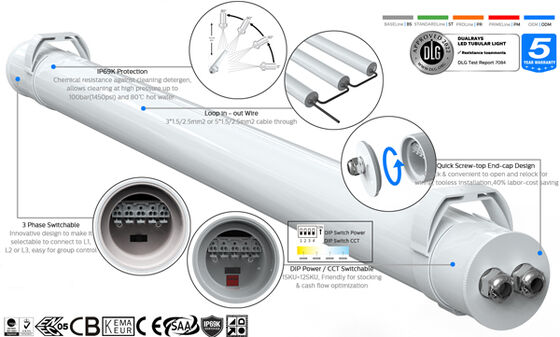

* LED SAN'AN SMD2835 Kecerahan Tinggi, Driver Bebas Flicker PF Tinggi LIFUD/BOKE/AGT Penyesuaian Daya Sakelar DIP Opsional;
* Terhadap Tekanan Air 100bar(1450psi) dan Suhu 80°C;

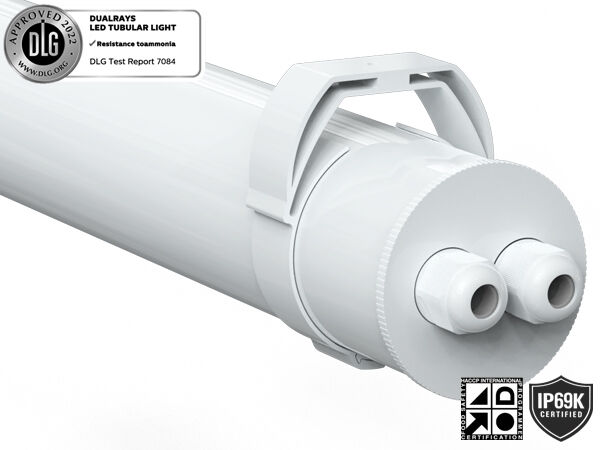

* Tutup Ujung Desain Kenop, cepat & nyaman untuk dibuka dan dikunci kembali untuk pemasangan kabel, sangat meningkatkan efisiensi dan menghemat biaya tenaga kerja;
* IP69K PMMA IK06 Perlindungan Anti-amonia/UV /PC IK10 Anti-UV;;
* Sudut pancaran 120°/ 200°/ 280° opsional;
* Opsional Tautan Kabel Tunggal atau Ganda;
* Beberapa Pemasangan: Suspensi, Pemasangan di Dinding, Dudukan Magnetik;
* Berbagai kontrol cerdas: 1-10V, DALI, Sensor gerak, Sensor siang hari, Zigbee dan Darurat ;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

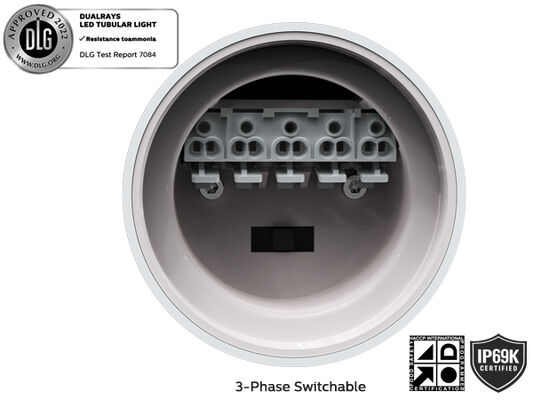

* Fase Tunggal (L/N/E) atau Tiga Fase (L1/L2/L3/N/FG) Opsional;
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 65.000j;
* Kustomisasi didukung untuk proyek khusus;
Opsi:
> Driver: Driver / TRIDONIC /BOKE Non-SELV dengan teknologi DIP opsional.
> 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

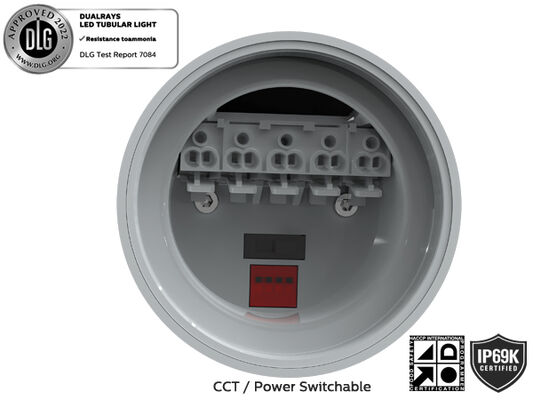

> Daya Sakelar DIP;
> Kontrol dan Peredupan: 1-10V, DALI, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;
> Sudut pancaran 120°/ 200°/ 280° opsional;
> Pemasangan: Suspensi, Pemasangan di Dinding, Dudukan Magnetik;
> Bahan: PC/PMMA opsional;
> Pengganti untuk NCF fluoresen;

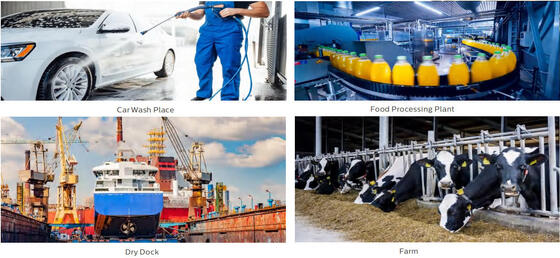

> Pabrik Pengolahan Makanan;
> Fasilitas Kimia;
> Gudang Kandang Hewan;
> Tempat Pencucian Mobil;
> Lokasi Luar & Dalam Ruangan;
| Ukuran Panjang/mm Ukuran A / mm Ukuran B / mm Ukuran C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 1223 78 |
| 1500 5ft/1500 1523 78 |
| Sistem Umum |
| Bahan Rumah: PC/PMMA Extruted sesuai dengan standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Bahan Diffuser: PC/PMMA Extruted sesuai dengan standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Rumah: Putih (RAL9016), warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui bodi luminer AL 6063 tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah konduktivitas tinggi |
| Anti-kondensasi: Katup penyeimbang tekanan untuk memastikan pelepasan kelembapan, menghindari kondensasi dan menjaga kekencangan IP luminer |
| Finishing: Disemprotkan secara elektrostatik dan disublimasikan dalam oven. Tahan terhadap korosi |
| Tinggi Pemasangan yang Direkomendasikan: 2 - 8 meter |
| Perawatan: Tutup ujung sekrup cepat untuk pemasangan yang mudah |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Peringkat Perlindungan Masuk): IP67 / IP69K |
| IK (Ketahanan Dampak): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 850°C (Di Bawah 30s) |
| Kelenjar Kabel: Kelenjar kabel M20 (Kelenjar Kabel Nilon atau SS304/316 Opsional) |
| Pemasangan: Dipasang di langit-langit | Suspensi | Dipasang secara Magnetik | Dipasang di Dinding yang Dapat Diputar |
| Fungsi Cerdas: Sensor PIR | Sensor Gelombang Mikro | Darurat |
| Sistem Kelistrikan |
| Kabel-tembus: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 kabel tembus untuk opsi |
| Tegangan Utama: 220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF): ≥0.96 |
| Total Distorsi Harmonik (THD): ＜10% |
| Jenis Keluaran: Non-SELV (non-terisolasi) |
| Faktor Flicker: ＜1% |
| Pengukuran Visibilitas Stroboskopik (SVM): ＜0.4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Koneksi Terminal: Tutup ujung sekrup cepat untuk pemasangan kabel yang mudah |
| Daya Luminer B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul melalui Pemutus Sirkuit LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Korelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 24.9 (Silang)
23.4 (Memanjang)
|
| Sudut Pancaran: 120° | 280° | 360° Opsional |
| Masa Pakai Berguna Rata-rata Luminer: 63.000 jam (L80B10) |
| Pemeliharaan Lumen pada e.o.l. >70% |
| Khasiat Bercahaya: 130LPW (PROLine) | 160LPW (PRIMELine) Opsional |
| Panjang 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Daya Terukur: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Lumen yang Dihasilkan
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Kondisi Pengoperasian |
| Suhu / Kelembapan Pengoperasian: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembapan Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L90B10: ≥0.96 |
| Masa Pakai Nominal Terukur (Tp <70℃): Hingga 100.000J |
| MTBF Driver: 500.000J,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Pengoperasian Normal) |
| Jaminan: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | D-mark | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Arahan Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Arahan EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Arahan Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi Daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Pancaran cahaya, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks bercahaya dan daya untuk indeks individual ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra
Dipasang di Langit-langit:
Mengebor lubang sekrup di langit-langit. Pasang klip ke langit-langit dengan sekrup. Klik ke dalam luminer dengan tangan erat-erat.

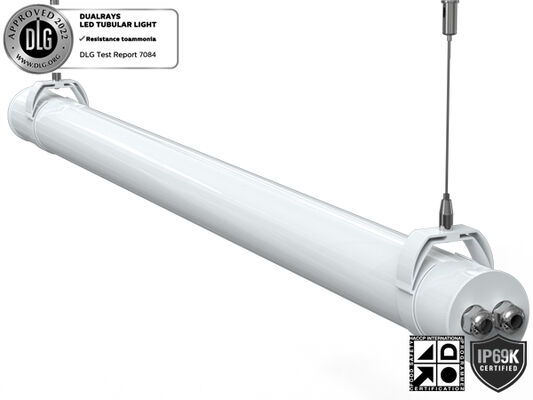

Suspensi:
Mengebor lubang sekrup di langit-langit. Klik ke dalam luminer dengan tangan erat-erat, dan Pasang pengait pemasangan ke langit-langit, Pasang
lalu sesuaikan panjang kit suspensi. klip.
Pemasangan Langit-langit yang Dapat Diputar:
Mengebor lubang sekrup di langit-langit. Klik ke dalam luminer dengan klip. Putar sudut sesuai permintaan.
Pemasangan Magnetik:
Keluarkan klip 2PCS dengan cincin magnet Klik ke dalam luminer dengan klip magnet Perbaiki luminer pada logam (Fe, Ni, Co) atau
dari paket komponen. dengan tangan erat-erat. permukaan objek paduannya sesuai kebutuhan.
Koneksi yang Dapat Dihubungkan:
| Panjang/mm Kotak Dalam Karton Luar QTY”/CTN Unit N.W G.W/Karton |
| 600 730x100x95mm 745x315x300mm 9PCS 1.3Kg 12.9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9PCS 1.9Kg 19.4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2.5Kg 25.6Kg |
Harap baca semua petunjuk di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, harap pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembapan tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari pabrikan. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
