* ADC12 Die-cast Al, Penempaan Terintegrasi, Konduktivitas Termal Unggul;
* LED SMD2835 Kecerahan Tinggi SAN'AN / LUMILEDS, Driver yang Dikembangkan DUALRAYS atau SOSEN / Driver Opsional;
* Perlindungan IP65 / IK08;
* Sudut pancaran 60°/90°/120° opsional;
* Lapisan Tahan Korosi Bubuk;
Semua luminer LED kami mematuhi standar CE, RoHS.Beberapa Pemasangan: Gantung Lingkaran, Pemasangan Langit-langit, Pemasangan Dinding;

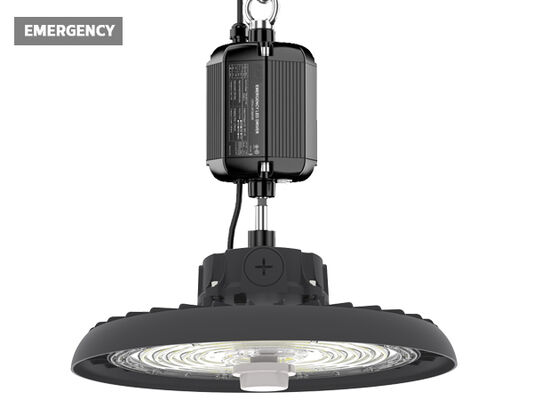

* Berbagai kontrol cerdas: 1-10V, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Daya Dapat Diatur Sakelar DIP sebagai Standar (100%-80%-60%);
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 56.000 jam;
* Dukungan kustomisasi untuk proyek khusus;
Opsi:
> Driver: Driver bawaan yang dikembangkan DUALRAYS, desain ramping, tahan lama, dan ringkas.
> 3 CCT opsional;
> Daya Dapat Diatur Sakelar DIP (100%-80%-60%);
> Kontrol dan Peredupan: 1-10V, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;
> Reflektor: Reflektor PC dengan / tanpa penutup. Pemasangan pipa.
> Pemasangan: Gantung Lingkaran, Pemasangan Langit-langit, Pemasangan Dinding;
> Pengganti sumber cahaya HID atau MH tradisional;
> Aula pabrik dan area produksi;
> Gudang dan aula logistik;
> Toko perkakas dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional;

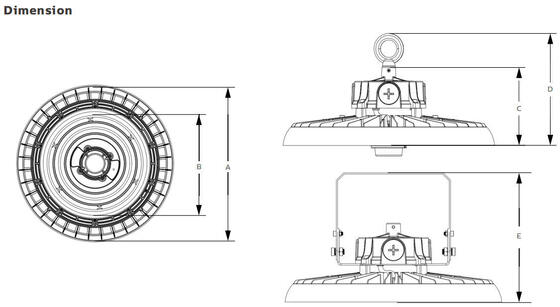

| Daya/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226 119 166,5 197 |
| 200 φ330 φ265 119 166,5 197 |
| Sistem Umum |
Bahan Housing: Aluminium ADC12 die-cast tekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 sesuai standar UNE EN 1706 dilapisi bubuk |
| Bahan Difuser: PC Injeksi sesuai standar UNE-EN ISO 294-2:2019, filter UV bersyarat (IK08) |
| Warna Housing: Hitam Metalik (RAL9017), Warna lain opsional |
| Segel: Busa Silikon |
| Disipasi Panas LED: Melalui bodi luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif memastikan kontak termal dengan modul LED melalui pasta solder bebas tim konduktivitas tinggi |
| Sistem Optik: Optik lensa, reflektor PC/alu opsional |
Finishing: Lapisan cat bubuk poliester, disemprot elektrostatik dan disublimasikan dalam oven, Tahan
korosi |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 15 meter |
| Perawatan: LED tidak dapat diganti, driver dapat diganti |
| Driver: Arus konstan dengan daya opsional dapat disesuaikan melalui sakelar DIP, tertanam di luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Zigbee |
| IP (Peringkat Proteksi Ingress): IP65 |
| IK (Ketahanan Benturan): IK08 |
| Kelas Pelindung: Kelas I |
| Kawat Pijar: 750°C (Di bawah 30 detik) |
| Kelenjar Kabel: Plastik M20x1,5 – IP68 | Plastik M25x1,5 – IP68 (opsional) |
| Pemasangan: Gantung Lingkaran | Pemasangan Braket |

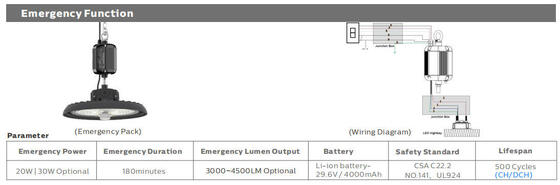

Fungsi Cerdas: Sensor PIR dengan ambang batas cahaya siang hari | Sensor Microwave dengan ambang batas cahaya siang hari atau panen cahaya siang hari | Darurat
Rasio keluaran cahaya ke atas: ULOR 0 |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Sistem Kelistrikan |
| Koneksi listrik: 0,3m 3*1,0mm2 sebagai standar, kabel dimming maks 3x2,5mm2 + 2x1,5 mm2, ujung kabel bebas, panjang kabel sesuai pesanan dengan colokan EU/AU/US sebagai opsi |
| Tegangan Utama: 100~277VAC/ 50/60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0,97 |
| Total Distorsi Harmonik (THD): <20% |
| Perlindungan Lonjakan: DM: 6kV, CM: 6kV, Kriteria B |
| SPD (Opsional): Tipe 2, pelindung lonjakan transien 10kV dan 20kA. Koneksi seri dengan sekering termal |
pemutus untuk perlindungan yang lebih efektif di akhir masa pakainya
Tipe Keluaran: Non-SELV (terisolasi) |
| Faktor Kedipan: <1% Persepsi Efek Stroboskopik (Pst) <1 |
| Ukuran Pengukuran Visibilitas Stroboskopik (SVM): <0,4 |
| Persepsi Efek Stroboskopik (Pst): <1 |
| Daya Luminer B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui Pemutus Sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
| CCT (Suhu Warna Korelatif): CCT Tunggal (3000K | 4000K | 5000K | 5700K | 6500K) |
|
3CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia)
|
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| Kelas Efisiensi Energi (EEC): A++ |
| SDCM (Standar Deviasi Pencocokan Warna): <5 (SDCM |
| <3 Opsional)UGR (4H, 8H): 33,9 (Melintang) |
|
33,9 (Memanjang)
Sudut Pancaran: 60° | 90° | 120° Opsional
|
| Masa Pakai Berguna Luminer Rata-rata: 56.000 jam (L80B10) |
| Pemeliharaan Lumen di akhir masa pakai >70% |
| Efisiensi Lumen: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsional |
| Daya Terukur: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Lumen yang Dihantarkan |
|
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
|
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000H |
| Masa Pakai Nominal Terukur (Tp |
| <70°C): Hingga 100.000HMTBF Driver: 198.000H, MIL-HDBK-217F(25°C) |
| Tahan Getaran: 10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: <25dB (jarak 30cm, Operasi Normal) |
| Garansi: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | D-mark | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direktif Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direktif EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Direktif Lain: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Toleransi fluks bercahaya, toleransi daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80. |
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terbaru dan syarat garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang fluks bercahaya dan daya untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

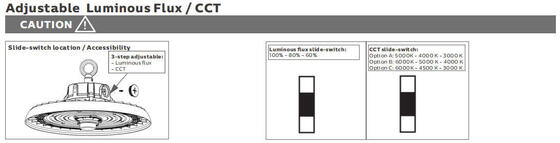

1. Matikan daya luminer terlebih dahulu.
2. Lepaskan penutup IP65 dengan hati-hati dengan tangan.
3. Sesuaikan sakelar geser dengan tangan ke pengaturan yang diinginkan - JANGAN gunakan alat logam apa pun.
4. Pasang kembali penutup IP65.
5. Nyalakan daya luminer.

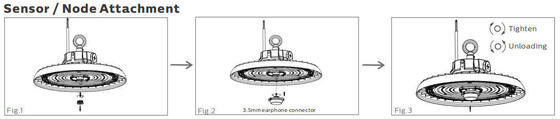

Lepaskan penutup. Pasang perangkat sensor. Selesai.
Pengencangan / Pengamanan lingkaran. Pengikatan kait/lingkaran.

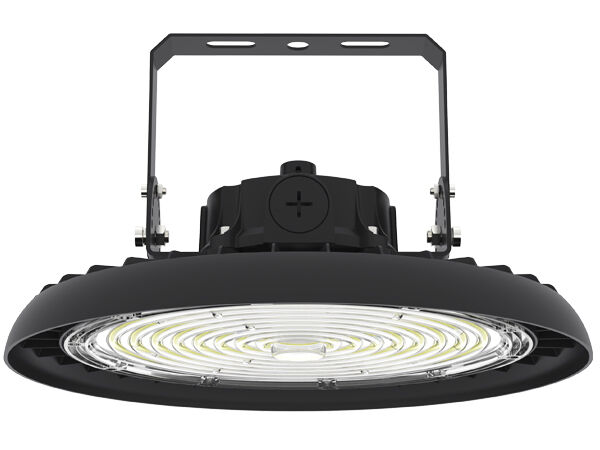

Pengencangan braket ke luminer. Pemasangan permukaan / langit-langit.
Matikan daya, sambungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Sambungkan kabel seperti diagram di atas.

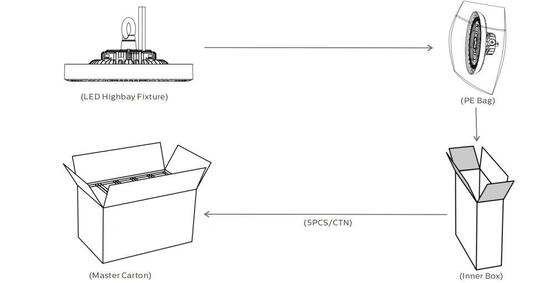

Daya/W Kotak Dalam Karton Luar QTY/CTN N.W Unit G.W/Karton
| 100 260x260x150mm 790x273x282mm 5PCS 2,3Kg 14,2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,5Kg 14,6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2,8Kg 15,2Kg |
| Harap baca semua instruksi di bawah ini sebelum pemasangan: |
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Bongkar dan periksa lampu dengan hati-hati, laporkan kerusakan apa pun dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, DUALRAYS secara resmi menyatakan bahwa produk seri Lampu Highbay LED DUALRAYS (UFO Highbay) hanya diizinkan untuk diterapkan di lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
*
