* ADC12 Die-castign Al, Penempaan Cetakan Integral, Konduktivitas Termal Yang Sangat Baik;
* SAN'AN / LUMILEDS LED SMD2835 Kecerahan Tinggi, Driver DUALRAYS yang dikembangkan sendiri atau SOSEN / Driver Opsional;
* Perlindungan IP65 / IK08;
* Sudut pancaran 60°/90°/120° opsional;
* Lapisan Lapisan Serbuk Tahan Korosif;
*Beberapa Instalasi: Gantung Lingkaran, Pemasangan di Langit-Langit, Pemasangan di Dinding;
* Berbagai kontrol cerdas: 1-10V, sensor gerak, sensor siang hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Switchable Power sebagai Standar (100%-80%-60%);
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 52.000 jam;
* Dukungan khusus untuk proyek khusus;
Pilihan:
> Driver: DUALRAYS Driver internal yang dikembangkan sendiri, desain ramping, tahan lama dan kompak.
> 3 CCT opsional;
> DIP Switchable Daya (100%-80%-60%);
> Kontrol dan Peredupan: 1-10V, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;
> Reflektor : Reflektor PC dengan / tanpa penutup. Pemasangan pipa.
> Instalasi: Gantung Lingkaran, Pemasangan di Langit-Langit, Pemasangan di Dinding;
> Penggantian sumber cahaya HID atau MH tradisional;
> Aula pabrik dan area produksi;
> Gudang dan ruang logistik;
> Toko perangkat keras dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional;

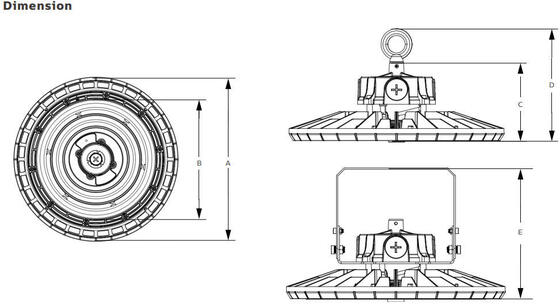

| Daya/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150 φ280 φ226119163,5 191,5 |
| 200 φ320 φ265 119164,5 192,5 |
| Sistem Umum |
Bahan Perumahan: Aluminium ADC12 die-cast bertekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 sesuai standar UNE EN 1706 dilapisi bubuk |
| Bahan Diffuser: PC yang diinjeksi sesuai standar UNE-EN ISO 294-2:2019, filter UV bersyarat (IK08) |
| Warna Perumahan: Hitam Metalik (RAL9017), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
| Disipasi Termal LED: Melalui badan luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |
| Sistem optik: Lensa optik, PC/alu-reflektor opsional |
| Selesai: Lapisan cat bubuk poliester, disemprotkan secara elektrostatis dan disublimasikan dalam oven, Tahan terhadap korosi |
| Ketinggian Pemasangan yang Direkomendasikan: 5 - 15 meter |
| Pemeliharaan: LED tidak dapat ditukar, driver dapat ditukar |
| Pengemudi: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, sudah dilengkapi kabel |
| Kontrol Peredupan: ON-OFF | peredupan 1-10V | DALI-2 | Zigbee |
| IP (Peringkat Perlindungan Masuknya Air): IP65 |
| IK (Ketahanan Benturan) : IK08 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Cahaya: 750°C (Di Bawah 30an) |
| Kelenjar Kabel: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsional) |
| Instalasi: Lingkaran Gantung | Pemasangan Braket |

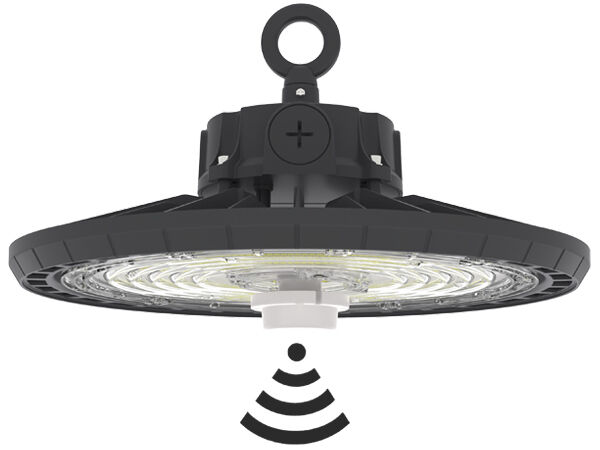

Fungsi Cerdas: Sensor PIR dengan ambang siang hari| Sensor Microwave dengan ambang siang hari atau siang hari

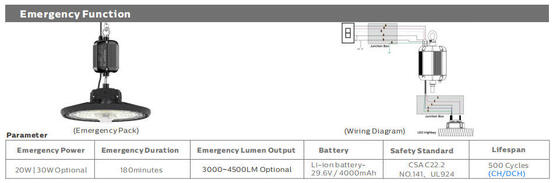

pemanenan| Keadaan darurat |
| Rasio keluaran cahaya ke atas: ULOR 0 |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Sistem Kelistrikan |
| Sambungan listrik: 0,3m 3*1,0mm2 sebagai dudukan, kabel peredupan maks 3x2,5mm2 + 2x1,5 mm2, ujung kabel bebas, kabel panjang yang disesuaikan dengan colokan EU/AU/US untuk opsi |
| Tegangan Utama: 100~277VAC/ 50/60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0,97 |
| Distorsi Harmonik Total (THD): ＜20% |
| Perlindungan Lonjakan: DM: 6kV,CM: 6kV, Kriteria B |
SPD (Opsional): Pelindung lonjakan arus transien tipe 2, 10kV dan 20kA. Koneksi seri dengan thermofuse
pemisah untuk perlindungan yang lebih efektif di akhir masa pakainya |
| Tipe Output: Non-SELV (tidak terisolasi) |
| Faktor Flicker: ＜1% Persepsi Efek Stroboskopik (Pst) ＜1 |
| Ukuran Visibilitas Stroboskopik (SVM): ＜0,4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Luminer Daya B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui Pemutus Sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Berkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 33,9 (Silang)
33.9 (Membujur)
|
| Sudut Balok: 60° | 90° | 120° Opsional |
| Rata-rata Masa Berguna Luminer: 52.000 jam (L80B10) |
| Pemeliharaan Lumen pada eol >70% |
| Khasiat Bercahaya: 150LPW (PROLine) | 170LPW (PRIMELline) | 190LPW (ULTRALine) Opsional |
| Nilai Daya: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
|
Lumen Terkirim
@ 5000K, CRl>80 (PRIMA) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
|
| (ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm |
| Kondisi Operasi |
| Suhu / Kelembapan Pengoperasian: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembapan Penyimpanan: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, tidak dikondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000 jam |
| Nilai Nominal Seumur Hidup (Tp <70℃): Hingga 100.000 jam |
| Pengemudi MTBF: 198.000 jam,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, pengoperasian Normal) |
| Garansi: 5 Tahun |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | tanda D | Terdaftar KEMA-KEUR, SAA | C-Centang | RCM | CB | ETL/CETL | DLC Premium |
| Petunjuk Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Petunjuk EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Petunjuk Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar penerangan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks cahaya dan kekuatan untuk masing-masing indeks ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

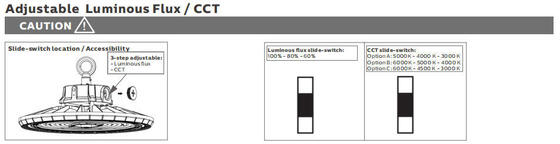

1. Matikan lampu terlebih dahulu.
2. Lepaskan penutup IP65 dengan hati-hati dengan tangan.
3. Sesuaikan sakelar geser dengan tangan ke pengaturan yang diinginkan - JANGAN gunakan alat logam apa pun.
4. Pasang kembali penutup IP65 pada tempatnya.
5. Nyalakan luminer.

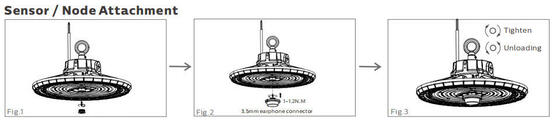

Lepaskan penutupnya. Memasang perangkat sensor. Selesai.

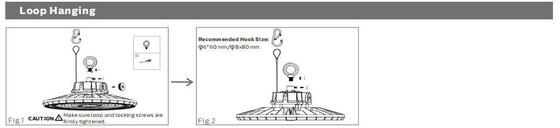

Mengencangkan / Mengamankan loop. Lampiran kait/lingkaran.

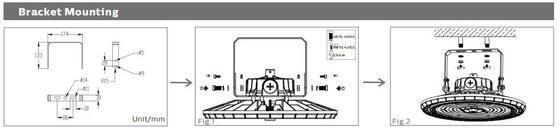

Braket pengikat ke luminer. Pemasangan di permukaan/langit-langit.
Matikan daya, sambungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Hubungkan kabel seperti diagram di atas.

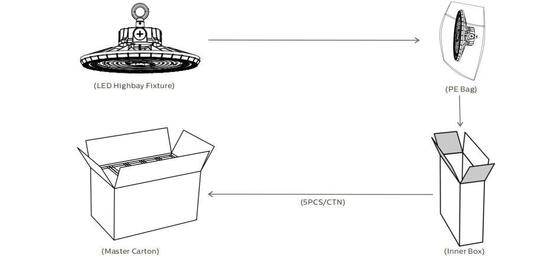

| Daya/W Kotak Dalam Karton Luar QTY”/Unit CTN NW GW/Karton |
| 100 260x260x150mm 790x273x282mm 5 BUAH 2.1Kg 13.6Kg |
| 150 300x300x150mm 790x313x322mm 5 BUAH 2.3Kg 14.1Kg |
| 200 350x350x150mm 790x363x372mm 5 BUAH 2.6Kg 14.8Kg |
Silakan baca semua petunjuk di bawah ini sebelum instalasi:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal terkait.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan segala kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan digunakan!
Penyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diperbolehkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi luar ruangan. Sementara DUALRAYS menjanjikan garansi penuh untuk produknya.
Penerapan lingkungan yang parah termasuk suhu tinggi/rendah, kelembapan tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan penerapan, kebijakan garansi tidak lagi dijamin.
