* LED SMD3030 2D / SMD5050 SAN'AN LUMILEDS Kecerahan Tinggi, Driver Meanwell XLG / PHILIPS Opsional;
* Perumahan Kelas Laut AL Perumahan AL cor mati kelas laut tekanan tinggi untuk mencapai tingkat WF2, Cor Presisi ADC12 AL, Konduktivitas Termal Sangat Baik;
* Perangkat Keras Baja Tahan Karat 316 Braket dan perangkat keras baja tahan karat untuk ketahanan korosi maksimum.
* Perlindungan IP66 / IK10;
* Simetris 30°/60°/90°/120°, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45°terpolarisasi, 60°terpolarisasi (sedang dikembangkan) optik Opsional;

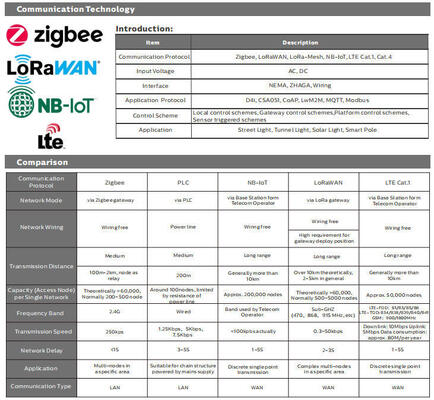

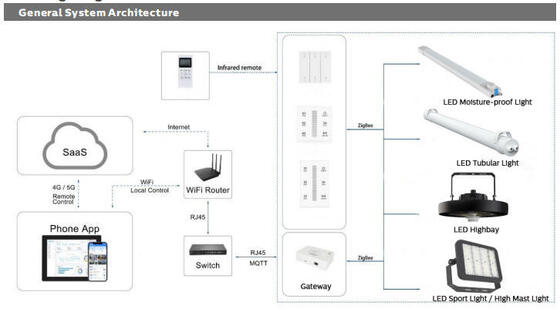

* Berbagai Kontrol Cerdas: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 100.000 jam;
* Dukungan khusus untuk proyek khusus;
Pilihan:
> Driver: Meanwell//SOSEN/PHILIPS, driver yang dikembangkan sendiri oleh DURALYS, tahan lama dan ringkas.
> LED: LUMILEDS/SAN'AN LED Opsional;
> Efisiensi: 130LPW/160LPW Opsional;
> Kontrol dan Peredupan: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
> Lensa Optik: Simetris 30°/60°/90°/120°, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45°terpolarisasi, 60°terpolarisasi (sedang dikembangkan) optik Opsional;

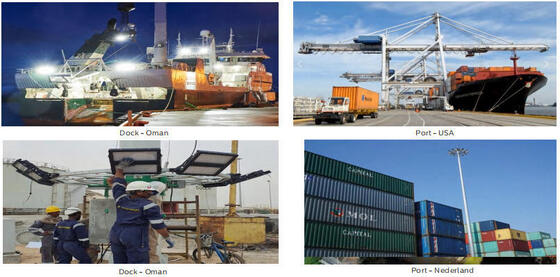

> Kapal penangkap ikan;
> Dek kapal maritim;
> Derek atas & Derek Gantry;
> Platform pengeboran lepas pantai;
> Pencahayaan area tiang tinggi;
> Fasilitas pelabuhan;
| Sistem Umum |
| Bahan Perumahan: Tekanan tinggi cor ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100,EN AC-47100 sesuai standar UNE EN 1706 dilapisi bubuk. |
| Warna Perumahan: Hitam Metalik (RAL9017), Warna lain opsional |
| Segel Gasket: Busa Silikon |
Disipasi Panas LED: Melalui bodi luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas tim konduktivitas tinggi |

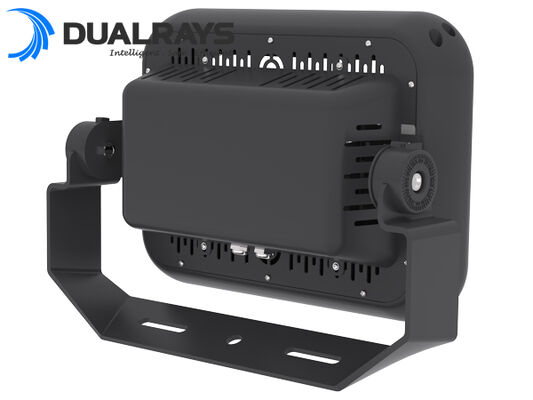

| Braket: Braket Bentuk U Kelas Laut SS316 dengan Rotasi 360° |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 20 meter |
| Perawatan: Mudah, terbuka dengan obeng, konsep modular untuk penggantian komponen yang mudah: LED, driver, SPD. |
Driver: Driver arus konstan yang dapat disesuaikan dan diprogram. Tertanam di kotak driver, pra-kabel
di dalam kotak driver galvanis. |
| Perlindungan IP (Ingress Protection Rating): IP66 |
| IK (Ketahanan Benturan): IK10 |
| Kelas Pelindung: Kelas I |
| Entri Kabel: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Bagian maks 4mm2) |
| Ketahanan Tegangan Lonjakan Arus: CM: 10kV, DM: 6kV |
| SPD (opsional): 10kV-10kA, tipe II, dengan sinyal LED dan sekering termal untuk memutuskan beban di akhir masa pakai |

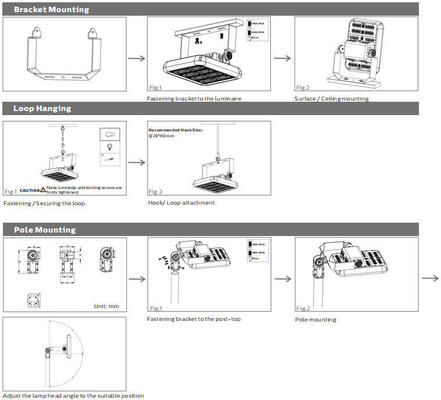

| Pemasangan: Pemasangan braket, cocok untuk pemasangan di tanah, dinding, tiang tinggi, dan bidang padat lainnya |
| Fungsi Cerdas: 0-10V, PWM, Kontrol Waktu, DMX, Zigbee, DALI |
| Sistem Kelistrikan |
| Tegangan Utama: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Faktor Daya (PF): ≥0.95 |
| Total Distorsi Harmonik (THD): <10% |
| Tipe Output: Non-SELV (terisolasi) |
| Faktor Kedipan: <1% |
| Efisiensi Driver: >90% |
| Kelas Energi: A++ IPEA>1.15 |
| Sistem Fotometri |
| LED: SMD3030 / SMD5050 Opsional |
| CCT (Suhu Warna Korelatif): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Indeks Rendering Warna): >70Ra standar (>80Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| Rasio keluaran cahaya ke atas: ULOR 0% |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Indeks silau: Antara D5 dan D6 (tergantung distribusi cahaya) |
| Kategori intensitas cahaya: Antara G*4 dan G*6 (tergantung distribusi cahaya) |
| Fluks cahaya CIE no.3: >95% |
| SDCM (Standar Deviasi Pencocokan Warna): <6 |
|

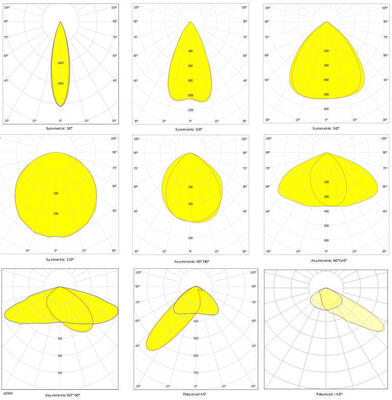

Sudut Sinar: Simetris 30°/60°/90°/120°, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45°terpolarisasi, 60°terpolarisasi (sedang dikembangkan)
|
| Masa Pakai Luminer Rata-rata yang Berguna: 100.000 jam (L80B10) |
| Pemeliharaan Lumen di akhir masa pakai: >70% |
| Efisiensi Cahaya: 130LPW (PROLine) | 160LPW (PRIMELine) Opsional |

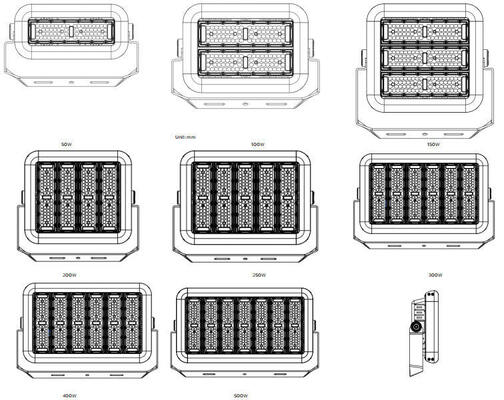

| Daya Terukur: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens Terkirim
@ 5000K, CRI>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -40~ +50°C (-40°F ~ 122°F) / 10~90% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -40~ +80°C (-40°F ~ 176°F) / 10~90% RH, tidak terkondensasi |
| Waktu Pakai LED Rata-rata L80B10: ≥100.000H |
| Masa Pakai Nominal Terukur (Tp <70°C): Hingga 100.000 jam |
| MTBF Driver: 500.000 jam, MIL-HDBK-217F(25°C) |
| Tahan Getaran: 10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing di sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: <25dB (jarak 30cm, Operasi Normal) |
| Garansi: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | D-mark | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direktif Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direktif EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Direktif Lain: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, toleransi daya, dan toleransi suhu warna ±5%, 5000K dan CRI>70.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terbaru dan syarat garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang fluks cahaya dan daya untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 5000K/70Ra.
* Toleransi daya dengan versi ZHAGA atau catu daya D4i/SR: ±10%.
Matikan daya, sambungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Sambungkan kabel seperti diagram di atas.
| Daya/W Kotak Dalam Karton Luar QTY/CTN Berat Bersih Unit Berat Kotor/Karton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan kerusakan apa pun dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, DUALRAYS di sini secara resmi menyatakan bahwa produk seri Lampu Teluk Tinggi LED DUALRAYS (UFO Highbay) hanya diizinkan untuk diterapkan di lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
