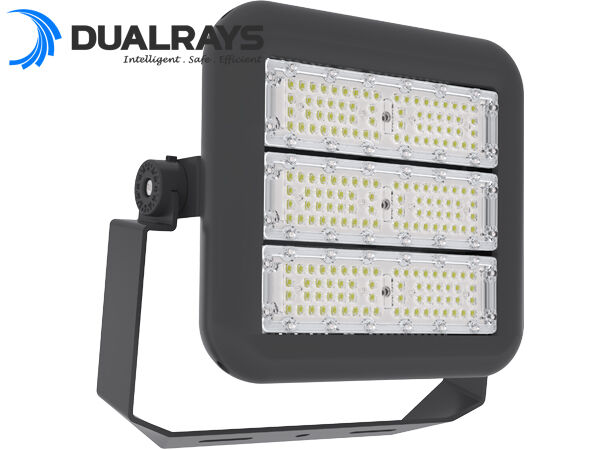

* Cahaya tinggi SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED, Meanwell XLG / Philips Driver Opsional;
* Perumahan AL Kelas MarinirKonduktivitas termal yang sangat baik
* Baja tahan karat 316 HardwareBraket baja tahan karat dan hardware untuk ketahanan korosi maksimum.
* Perlindungan IP66 / IK10
* 30°/60°/90°/120° Simmetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetris,
45° terpolarisasi, 60° terpolarisasi (dalam pengembangan) optik Opsional;

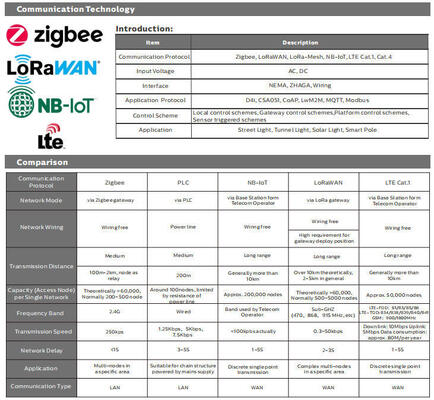

* Berbagai kontrol cerdas: 1-10V, DALI, DMX512, Zigbee untuk pilihan;
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 100.000h;
* Disesuaikan didukung untuk proyek khusus;
Pilihan:
> Pengemudi: Meanwell//SOSEN/PHILIPS,DURALYS pengemudi yang dikembangkan sendiri, tahan lama dan kompak.
> LED: LUMILEDS/SAN'AN LED Opsional;
> Efisiensi: 130LPW/160LPW Opsional;
> Kontrol dan Dimming: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
> Lensa optik: 30°/60°/90°/120° Simmetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetris,
45° terpolarisasi, 60° terpolarisasi (dalam pengembangan) optik Opsional;

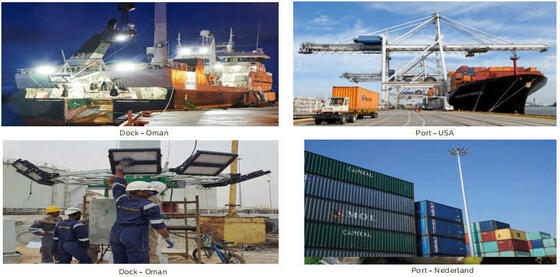

>Kapal perikanan;
>Dek kapal laut;
>Keran udara & Keran Gantry;
>Platform pengeboran lepas pantai;
>Pencahayaan area tiang tinggi;
>fasilitas pelabuhan;
| Sistem Umum |
| Bahan perlengkapan: Aluminium ADC12 bertekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100EN AC-47100 sesuai dengan standar UNE EN 1706 berlapis bubuk. |
| Warna perlengkapan: Hitam logam (RAL9017), warna lain opsional |
| Gaskets penyegelan: busa silikon |
LED Dissipasi termal: Melalui badan lampu ADC12 AL tanpa sirip, tanpa cairan konduktif.
memastikan kontak termal dengan modul LED melalui pasta solder bebas timbal konduktivitas tinggi |

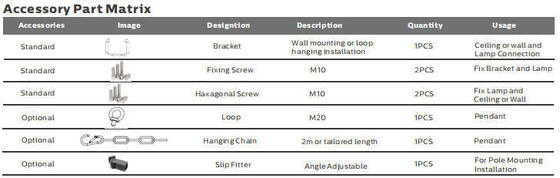

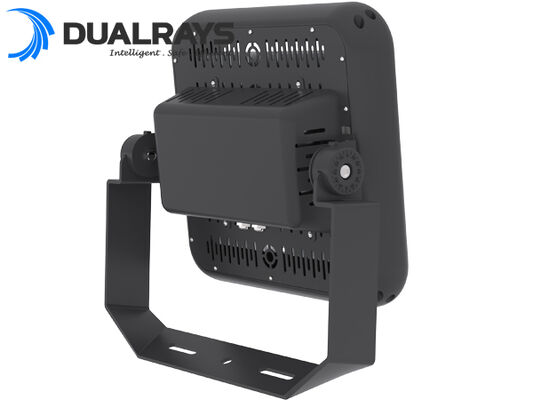

| Bracket: SS316 Marine Grade U Shape Bracket dengan 360° Rotatable |
| Rekomendasi ketinggian dipasang: 5 - 20 meter |
| Pemeliharaan: Mudah, membuka dengan pengemudi sekrup, konsep modular untuk penggantian komponen yang mudah: LED, driver, SPD. |
Pengemudi: Pengemudi yang dapat disesuaikan dengan arus konstan dan dapat diprogram.
di dalam kotak pengemudi galvanis. |
| IP (Rating Perlindungan Penetrasi): IP66 |
| IK (Resistensi Dampak): IK10 |
| Kelas perlindungan: Kelas I |
| Kabel masuk: H05RN-F 3 * 1.5mm2 |
| Resistensi tegangan tegangan: CM: 10kV, DM: 6kV |
| SPD (opsional): 10kV-10kA, tipe II, dengan sinyal LED dan sekring termo untuk memutuskan beban pada akhir masa pakai |

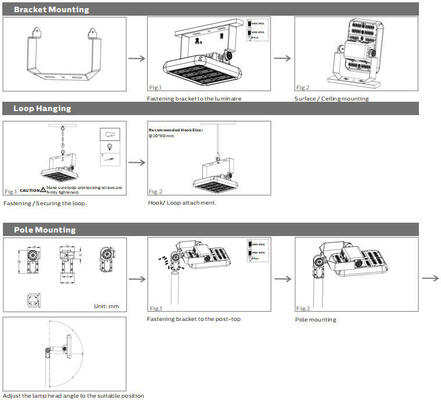

| Pemasangan: Pemasangan dengan bracket, cocok untuk dipasang di tanah, dinding, tiang tinggi dan bidang padat lainnya |

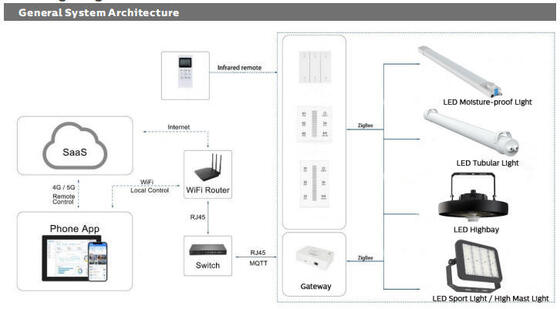

| Fungsi cerdas: 0-10V, PWM, kontrol waktu, DMX, Zigbee, DALI |
| Sistem Listrik |
| Tegangan Utama: 100 ~ 277VAC / 50 ~ 60Hz |
| Faktor Daya (PF): ≥0.95 |
| Total Harmonic Distortion (THD): < 10% |
| Jenis output: Non-SELV ((non-isolated)) |
| Faktor berkedip: < 1% |
| Efisiensi pengemudi: > 90% |
| Kelas energi: A++ IPEA>1.15 |
| Sistem fotometri |
| LED: SMD3030 / SMD5050 Opsional |
| CCT (Correlated Color Temperature): CCT tunggal (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (Color Rendering Index): > 70Ra untuk standar (> 80Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan fotobiologis: RG0 (bebas dari risiko) |
| Rasio output cahaya ke atas: ULOR 0% |
| Rasio output cahaya ke bawah: DLOR 100% |
| Indeks silau: Antara D5 dan D6 (tergantung pada distribusi cahaya) |
| Kategori intensitas cahaya: Antara G*4 dan G*6 (tergantung pada distribusi cahaya) |
| Aliran cahaya CIE no3: >95% |
| SDCM (Standard Deviation of Color Matching): <6 |
|

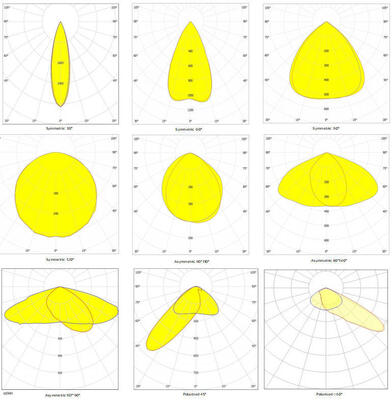

Sudut balok: 30°/60°/90°/120° Simetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetris,
45° terpolarisasi, 60° terpolarisasi ((berkembang)
|
| Rata-rata umur yang berguna lampu: 100.000 jam (L80B10) |
| Pemeliharaan lumen pada e.o.l.: > 70% |
| Efisiensi Cahaya: 130LPW (PROLine) |

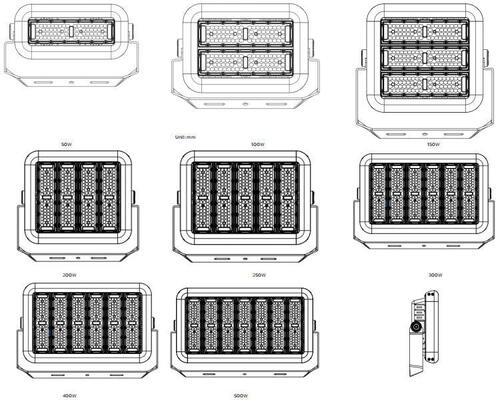

| Daya nominal: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens yang Dihasilkan
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Kondisi Operasi |
| Suhu operasi / kelembaban: -40 ~ + 50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, tidak terkondensasi |
| Suhu penyimpanan / kelembaban: -40 ~ +80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, tidak dikondensasi |
| Rata-rata LED Waktu yang Berguna L80B10: ≥100.000H |
| Rated Nominal Lifetime (Tp <70°C): Hingga 100.000H |
| Pengemudi MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistensi getaran: 10 ~ 500Hz,5G 12min / 1 siklus, periode selama 72min. masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan akustik: <25dB (30cm jarak, operasi normal) |
| Jaminan: 5 Tahun (Mampu diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC. CE. RoHS. D-mark. KEMA-KEUR terdaftar. |
| Peraturan keamanan: EN 60598-1. EN 60598-2-3. EN 62493. |
| EMC Directive: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Peraturan lain: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ± 5%, 5000K dan CRl> 70.
* Sinar cahaya, distribusi intensitas cahaya dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terbaru dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang aliran cahaya dan kekuatan untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena LED binning.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 5000K/70Ra.
* Toleransi daya dengan versi ZHAGA atau catu daya D4i/SR: ±10%.
Matikan listrik, sambung kabel AC.
Sambungan dimming (dengan driver dimmable)
1- Kompatibel dengan 0-10V dimming.
2.Sambungkan kabel seperti diagram di atas.
| Kekuatan/W Kotak dalam Kotak luar Unit QTY/CTN N.W G.W/Kotak |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9,3Kg 42,7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13,9Kg 16,3Kg |
| 300415x150x560mm 415x150x560mm 1PCS 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |
Silakan baca semua instruksi di bawah ini sebelum instalasi:
* Untuk menghindari kejutan listrik, pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh seorang tukang listrik atau teknisi yang berkualitas sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai.
* Buka dan periksa lampu dengan hati-hati, laporkan kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampunya rusak, jangan gunakan!
Pernyataan:
Menurut standar internasional lampu LED,di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruanganSementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang berat termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi dll tidak diizinkan tanpa konfirmasi resmi dari pabrikan.Jika ada kesalahan aplikasi terjadi, kebijakan garansi tidak lagi dijamin.
