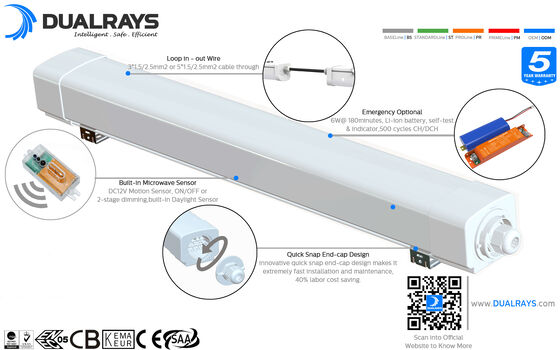

* Kecerahan Tinggi SAN'AN SMD2835 LED, BOKE/LIFUD non-SELV Driver Bebas Flicker PF Tinggi;

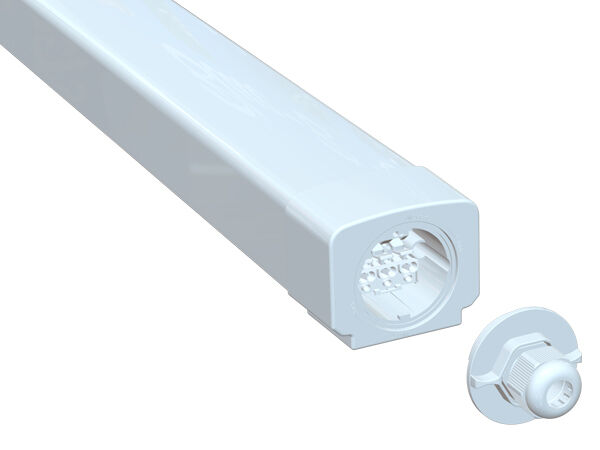

* Desain penutup ujung jepret cepat yang inovatif menjadikannya pemasangan dan pemeliharaan yang sangat cepat, penghematan biaya tenaga kerja sebesar 40%;
* Blok Terminal Eksternal diperlukan untuk memudahkan dan mempercepat penyambungan kabel suplai;
* Perlindungan IP65 / IK10;
* sudut pancaran 120°;
*Kabel Tunggal Dapat Ditautkan;
* Beberapa Instalasi: Suspensi, Pemasangan di Langit-Langit Opsional;
* Berbagai Kontrol Cerdas: 1-10V, DALI2, Sensor Gerak, Sensor Siang Hari, Zigbee dan Darurat;
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 54.000 jam;
* Dukungan khusus untuk proyek khusus;
Pilihan:
> Driver: Driver TRIDONIC / PHILIPS / BOKE Non-SELV dengan teknologi DIP opsional.
> Kontrol dan Peredupan: 1-10V, DALI2, Sensor Gerak, Sensor Siang Hari, Zigbee dan Darurat;
> Instalasi: Suspensi, Pemasangan di Langit-Langit Opsional;
> Diperlukan konektor cepat 3/5 kutub;
> Penggantian NCF neon;

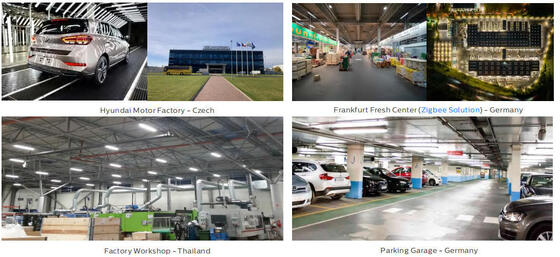

> Lokakarya dan gudang;
> Garasi dan tempat parkir mobil;
> Fasilitas olah raga;
> Koridor/Galeri/Koridor;
> Lokasi Luar Ruangan & Dalam Ruangan;
| Panjang/mm Ukuran A / mm Ukuran B / mm Ukuran C / mmUkuran C/mm |
| 600 2 kaki/600 624 74 63 |
| 1200 4 kaki/1200 1224 74 63 |
| 1500 5 kaki/1500 1524 74 63 |
| Sistem Umum |
| Bahan Perumahan: PC ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Bahan Diffuser: PC ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Perumahan: Putih (RAL9016), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui bodi luminer 6063 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |
| Anti-kondensasi: Katup penyeimbang tekanan untuk memastikan pelepasan kelembapan, menghindari kondensasi, dan menjaga kekencangan IP luminer |
| Selesai: Disemprotkan secara elektrostatik dan disublimasikan dalam oven. Tahan terhadap korosi |
| Ketinggian Pemasangan yang Direkomendasikan: 2 - 8 meter |
| Perawatan: Tutup ujung atas srew-top yang cepat untuk kemudahan pemasangan |
| Pengemudi: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, sudah dilengkapi kabel |
| Kontrol Peredupan: ON-OFF | peredupan 1-10V | DALI-2 | Jala | Zigbee | Casambi |
| IP (Peringkat Perlindungan Masuknya Air): IP65 |
| IK (Resistensi Dampak): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Cahaya: 850°C (Di Bawah 30an) |
| Kelenjar Kabel: Kelenjar kabel M20 (Nilon) |
| Instalasi: Dipasang di langit-langit | Penangguhan | Dipasang di Dinding yang Dapat Diputar |

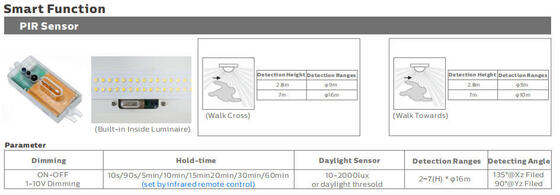

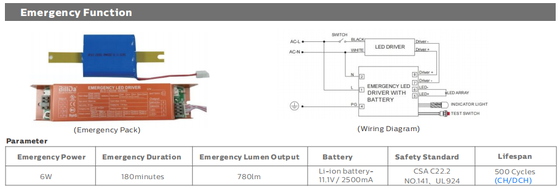

| Fungsi Cerdas: Sensor PIR | Sensor Gelombang Mikro | Keadaan darurat |
| Sistem Kelistrikan |
| Kabel tembus: 3*1,5mm2 | 5*1.5mm2 | 3*2.5mm2 | Kabel 5*2,5mm2 untuk opsi |
| Tegangan Utama: 220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF): ≥0,96 |
| Distorsi Harmonik Total (THD): ＜10% |
| Tipe Output: Non-SELV (tidak terisolasi) |
| Faktor Kedipan: ＜1% |
| Ukuran Visibilitas Stroboskopik (SVM): ＜0,4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Koneksi Terminal: Tutup ujung jepret cepat untuk kemudahan pemasangan, baki roda gigi geser untuk kemudahan penggantian dan perawatan opsional |
| Luminer Daya B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul melalui Pemutus Sirkuit LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistem Fotometri |
| LED: SMD2835 (0,5W) |
| CCT (Suhu Warna Berkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Standar Deviasi Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H): 24,9 (Silang)
23.4 (Membujur)
|

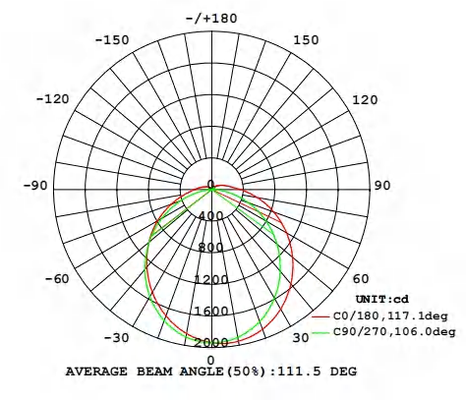

| Sudut Balok: 120° |
| Rata-rata Masa Berguna Luminer: 54.000 jam (L80B10) |
| Pemeliharaan Lumen pada eol >70% |
| Khasiat Bercahaya: 130LPW (PROLine) | 160LPW (PRIMELline) Opsional |
| Panjang 2 kaki/600mm 4 kaki/1200mm 5 kaki/1500mm |
| Nilai Daya: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Lumen Terkirim
@ 5000K, CRl>80 (PRIMA) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Kondisi Operasi |
| Suhu / Kelembapan Pengoperasian: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembapan Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, tidak dikondensasi |
| Rata-rata Waktu Berguna LED L90B10: ≥0,96 |
| Nilai Nominal Seumur Hidup (Tp <70℃): Hingga 100.000 jam |
| Pengemudi MTBF: 500.000 jam,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, pengoperasian Normal) |
| Garansi: 3 Tahun |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | tanda D | Terdaftar KEMA-KEUR, SAA | C-Centang | RCM | CB | ETL/CETL | DLC Premium |
| Petunjuk Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Petunjuk EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Petunjuk Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar penerangan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks cahaya dan kekuatan untuk masing-masing indeks ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

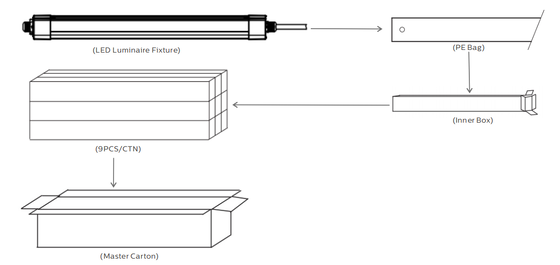

| Panjang/mmKotak Dalam Karton Luar QTY”/Unit CTN NW GW/Karton |
| 600 660x80x70mm 700x280x290mm 9 BUAH 0.8Kg 11.2Kg |
| 1200 1260x80x70mm 1400x280x290mm 9 BUAH 1.6Kg 17.4Kg |
| 1500 1560x80x70mm 1600x280x290mm 9 BUAH 1.9Kg 19.8Kg |
Silakan baca semua petunjuk di bawah ini sebelum instalasi:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal terkait.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan segala kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan digunakan!
Penyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diperbolehkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi luar ruangan. Sementara DUALRAYS menjanjikan garansi penuh untuk produknya.
Penerapan lingkungan yang parah termasuk suhu tinggi/rendah, kelembapan tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan penerapan, kebijakan garansi tidak lagi dijamin.
*Profesionaltim:>15 tahun pengalaman, pabrik sendiri, >10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek yang dapat diandalkan:Membangun kerjasama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapat hadiah dan kepercayaan tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
*Menyediakan simulasi DIALux:Kirimkan parameter aplikasi Anda kepada kami, seperti jarak, tinggi, lebar, dll. Tim teknisi kami akan melakukan simulasi sesuai permintaan Anda dan merekomendasikan produk terbaik kepada Anda;
*Semua tokoh LED kami mematuhi standar CE, RoHS.TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 terdaftar untuk produk unggulan.
