* LED SAN'AN SMD2835 Kecerahan Tinggi, Driver Bebas Flicker TRIDONIC/ non-SELV High PF Penyesuaian Daya Sakelar DIP Opsional;;
* Siap untuk Sensor Gerak & Darurat, Sensor & Darurat Plug & Play;

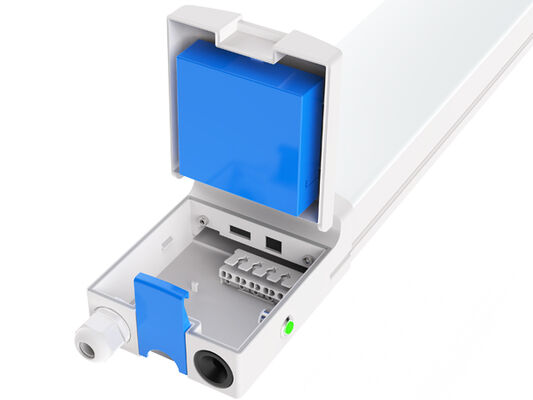

* Tutup Ujung Desain Gesper, cepat & nyaman untuk dibuka dan dikunci ulang untuk pengkabelan, sangat meningkatkan efisiensi dan menghemat biaya tenaga kerja;;
* Perlindungan IP65 / IK10;
* sudut sinar 120°;
* Koneksi yang Dapat Dihubungkan Tunggal atau Ganda Opsional;
* Pemasangan Ganda: Suspensi, Pemasangan Dinding;
* Berbagai kontrol cerdas: 1-10V, DALI, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat ;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase Tunggal (L/N/E) atau Tiga Fase (L1/L2/L3/N/FG) Opsional;
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 61.000 jam;
* Dukungan khusus untuk proyek khusus;
Opsi:
> Driver: / TRIDONIC /BOKE Driver Non-SELV dengan teknologi DIP opsional.
> 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

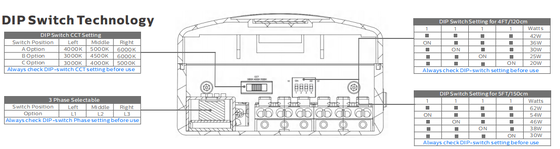

> Daya yang Dapat Diatur Sakelar DIP ;
> Kontrol dan Peredupan: 1-10V, DALI, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;
> Pemasangan: Dipasang di langit-langit | Suspensi | Dipasang di Dinding yang Dapat Diputar;
> Pengganti untuk neon NCF;

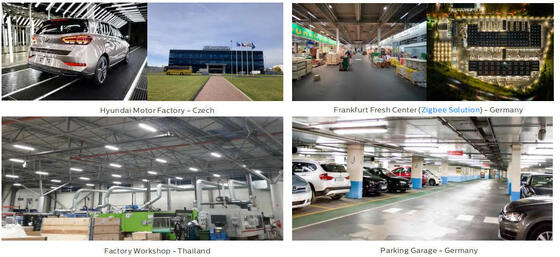

> Bengkel dan gudang;
> Garasi dan tempat parkir;
> Fasilitas olahraga;
> Koridor/Galeri/Koridor;
> Lokasi Luar & Dalam Ruangan;
| Panjang/mm Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran C / mm |
| 600 2 kaki/605 620 102 54 |
| 1200 4 kaki/1205 1220 102 54 |
| 1500 5 kaki/1505 1520 102 54 |
| Sistem Umum |
| Bahan Rumah: PC Ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Bahan Diffuser: PC Ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Rumah: Putih (RAL9016), Warna lain opsional |
| Segel Gasket: Busa Silikon |
Disipasi Panas LED: Melalui bodi luminer AL 6063 tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas tim konduktivitas tinggi |
| Anti-kondensasi: Katup penyeimbang tekanan untuk memastikan pelepasan kelembaban, menghindari kondensasi dan menjaga kekencangan IP luminer |
| Finishing: Disemprot elektrostatik dan disublimasikan dalam oven. Tahan korosi |
| Tinggi Pemasangan yang Direkomendasikan: 2 - 8 meter |
| Perawatan: Tutup ujung snap cepat untuk pemasangan mudah |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam di luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Peringkat Proteksi Ingress): IP65 |
| IK (Ketahanan Benturan): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 850°C (Di bawah 30 detik) |
| Kelenjar Kabel: Kelenjar kabel M20 (Nilon) |
| Pemasangan: Dipasang di langit-langit | Suspensi | Dipasang di Dinding yang Dapat Diputar |
| Fungsi Cerdas: Sensor PIR | Sensor Gelombang Mikro | Darurat |
| Sistem Kelistrikan |
| Pengkabelan Tembus: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 kabel tembus untuk opsi |
| Tegangan Utama: 220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF): ≥0.96 |
| Total Distorsi Harmonik (THD): ＜10% |
| Tipe Output: Non-SELV (tidak terisolasi) |
| Faktor Kedipan: ＜1% |
| Ukuran Visibilitas Stroboskopik (SVM): ＜0.4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Koneksi Terminal: Tutup ujung snap cepat untuk pemasangan mudah, baki geser untuk penggantian dan perawatan mudah opsional |
| Daya Luminer B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul melalui Pemutus Sirkuit LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Korelatif): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Standar Deviasi Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 24.9 (Melintang)
23.4 (Memanjang)
|
| Sudut Sinar: 120° |
| Masa Pakai Berguna Luminer Rata-rata: 61.000 jam (L80B10) |
| Pemeliharaan Lumen di akhir masa pakai >70% |
| Efisiensi Lumen: 130LPW (PROLine) | 160LPW (PRIMELine) Opsional |
| Panjang 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Daya Terukur: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Lumen yang Dihantarkan
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -20~ +60°C (-4°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -40~ +80°C (-40°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L90B10: ≥0.96 |
| Masa Pakai Nominal Terukur (Tp <70°C): Hingga 100.000 jam |
| Driver MTBF: 500.000 jam, MIL-HDBK-217F(25°C) |
| Tahan Getaran: 10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing di sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Operasi Normal) |
| Garansi: 5 Tahun (Dapat Diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | D-mark | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direktif Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direktif EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Direktif Lain: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks lumen, toleransi daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan standar EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terbaru dan syarat garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang fluks lumen dan daya untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra
Koneksi yang Dapat Dihubungkan:
| Panjang/mm Kotak Dalam Karton Luar QTY”/CTN Berat Bersih Unit Berat Kotor/Karton |
| 600 670x106x65mm 685x333x220mm 9 PCS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9 PCS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9 PCS 3.4Kg 33.6Kg |
Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan kerusakan apa pun dan simpan semua bahan kemasan jika ada bagian dari produk yang rusak selama transportasi.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional Luminer LED, DUALRAYS dengan ini secara resmi menyatakan bahwa produk seri Lampu Highbay LED DUALRAYS (UFO Highbay) hanya diizinkan untuk diterapkan di lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
* Tim Profesional: >15 tahun pengalaman, pabrik sendiri, >10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek yang andal: Membangun kerja sama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapat pujian dan kepercayaan tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
* Menyediakan simulasi DIALux: Kirimkan parameter aplikasi Anda, seperti jarak, ketinggian, lebar, dll., tim insinyur kami akan melakukan simulasi sesuai permintaan Anda dan merekomendasikan produk terbaik untuk Anda;
* Semua luminer LED kami mematuhi standar CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 terdaftar untuk produk terkemuka.
