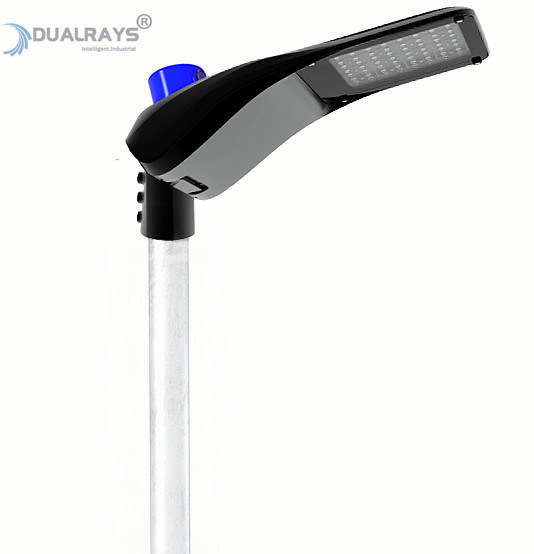

* Lampu LED SMD3030 2D / SMD5050 dengan kecerahan tinggi SAN'AN LUMILEDS LUXEON, Meanwell ELG Driver Opsional;
* Precision Integrated Die-casting ADC12 AL,Konduktivitas Termal yang sangat baik;
* Perlindungan IP65 / IK08;
* Profesional TipeI/TipeII ((Long & Medium) /TipeIII ((Medium) /TipeIV/TipeV (Medium) optik Opsional;
* Lampu semprot permukaan, tahan oksidasi / korosi / asam
*3/7-pin twist-lock base untuk photocell controller atau Zigbee wireless controller tersedia;
* ±10°/-90°(<90W) atau ±15°/-90°(>90W) kepala lampu diatur;
* Berbagai kontrol cerdas: 1-10V, DALI, Sensor gelombang mikro, Sensor cahaya siang, Zigbee untuk pilihan;
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 60.000 jam;
* Disesuaikan didukung untuk proyek khusus;
Pilihan:
> Pengemudi: Meanwell//SOSEN, pengemudi yang dikembangkan sendiri oleh DURALYS, tahan lama dan kompak.
> LED: LUMILEDS/SAN'AN LEDOpsional;
> Efisiensi: 130LPW/160LPW Opsional;
> Kontrol dan Dimming: 1-10V, DALI, Sensor Microwave, Sensor Daylight, Zigbee untuk pilihan;
> SPD: 10KV / 20KV Surge Protector.
> Lensa optik:TipeI/TipeII ((Lang & Medium) /TipeIII ((Medium) /TipeIV/TipeV (Medium) optik Opsional;
> Jalur sepeda dan area ≤30KM/H;
> Daerah perkotaan dan perumahan;
> Daerah industri dan tempat parkir;
> Jalan raya;
> Jalan antar kota dan lingkaran;
> Jalan raya dan jalan raya;
| Sistem Umum |
Bahan rumah: Aluminium ADC12 bertekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 sesuai dengan standar UNE EN 1706 berlapis bubuk |
| Layar: Kaca tempered datar ketebalan 4mm transparansi tinggi, Polikarbonat, tahan UV |
| Bahan Diffuser: PC disuntik sesuai dengan standar UNE-EN ISO 294-2:2019, filter UV bersyarat ((IK08) |
| Warna perlengkapan: Metallic Grey (RAL9006), Warna lain opsional |
| Gaskets penyegelan: busa silikon |
| LED Dissipasi termal: Melalui badan lampu ADC12 AL tanpa sirip, tanpa cairan konduktif. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead-free solder paste |
| Keranjang: ø42 - ø63mm, entri keranjang: 100mm |
| Kemiringan: Bisa disesuaikan tanpa alat pada 0°, 5°, 10°, 15° (postop) |
Selesai: Lapisan cat bubuk poliester, disemprotkan secara elektrostatik dan disublimasi di oven, tahan terhadap
korosi |
| Rekomendasi ketinggian dipasang: 5 - 12 meter |
| Konsep modular untuk penggantian komponen yang mudah: LED,pengemudi, SPD |
Pengemudi: Pengemudi arus konstan yang dapat disesuaikan dan diprogram.
plat baja galvanis |
| Kontrol Dimming: ON-OFF 1-10V dimming DALI-2 Zigbee |
| IP (Rating Perlindungan Penetrasi): IP65 |
| IK (Resistensi Dampak): IK08 |
| Kelas Perlindungan: Kelas I |
| Pemasangan: Masuk sisi. Pos-atas. Di tiang tanpa alat pada 0°, 5°, 10°, 15°. |
| Kabel masuk: H05RN-F 3 * 1.0mm2 |
| Resistensi tegangan tegangan: 6KV 1.2/50μs |
| SPD (opsional): 10kV-10kA, tipe II, dengan sinyal LED dan sekring termo untuk memutuskan beban pada akhir masa pakai. |
Fungsi Cerdas: WL (Sistem Komunikasi Single Point Wireless) DALI (Interface Digital Dimming)
NEMA (Socket 3/5/7 pin) (ANSI C136.41) ZHAGA (Socket 4 pin) (ZHAGA Buku 18) |
| Sistem Listrik |
| Tegangan Utama: 200~240VAC/ 50~60Hz |
| Faktor Daya (PF): ≥0.95 |
| Total Harmonic Distortion (THD): < 10% |
| Jenis output: Non-SELV ((non-isolated)) |
| Faktor berkedip: < 1% |
| Efisiensi pengemudi: > 90% |
| Kelas energi: A++ IPEA>1.15 |
| Sistem fotometri |
| LED: SMD3030 / SMD5050 Opsional |
|
CCT (Correlated Color Temperature): CCT tunggal (3000K. 4000K. 5000K. 5700K. 6500K)
|
| CRI (Color Rendering Index): > 70Ra untuk standar (> 80Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan fotobiologis: RG0 (bebas dari risiko) |
| Rasio output cahaya ke atas: ULOR 0% |
| Rasio output cahaya ke bawah: DLOR 100% |
|
Indeks silau: Antara D5 dan D6 (tergantung pada distribusi cahaya)
|
| Kategori intensitas cahaya: Antara G*4 dan G*6 (tergantung pada distribusi cahaya) |
| Aliran cahaya: CIE no3 |
| SDCM (Standard Deviation of Color Matching): <6 |
| Sudut balok: T1 T2L T2M T3M T4M T5M |
| Rata-rata umur yang berguna lampu: 60.000 jam (L80B10) |
| Pemeliharaan lumen pada e.o.l.: > 70% |
|
Efisiensi Cahaya: 130LPW (PROLine)
|
| Daya nominal: 30W 60W 90W 120W 150W 180W |
|
Lumens yang Dihasilkan
@ 5000K, CRl>70 (PRO) 3.600lm 7.200lm 10.900lm 14.400lm 18.000lm 21.600lm
|
| (PRIME)4.500lm 9.000lm 13.500lm 18.000lm 22.500lm 27.000lm |
| Kondisi Operasi |
| Suhu operasi / kelembaban: -20 ~ + 50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, tidak terkondensasi |
| Suhu penyimpanan / kelembaban: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, tidak dikondensasi |
| Rata-rata waktu LED yang berguna L80B10: ≥100.000H |
| Rated Nominal Lifetime (Tp <70°C): Hingga 100.000H |
| Pengemudi MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Ketahanan getaran: 10 ~ 500Hz,5G 12min / 1 siklus, periode selama 72min. masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan akustik: <25dB (30cm jarak, operasi normal) |
| Jaminan: 5 Tahun (Mampu diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC. CE. RoHS. D-mark. KEMA-KEUR terdaftar. |
| Petunjuk Keamanan: EN 60598-1. EN 60598-2-3. EN 62493. |
| EMC Directive: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Peraturan lain: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ± 5%, 5000K dan CRl> 70.
* Sinar cahaya, distribusi intensitas cahaya dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terbaru dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang aliran cahaya dan kekuatan untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena LED binning.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 5000K/70Ra.
*Toleransi daya dengan versi ZHAGA atau catu daya D4i/SR: ±10%.
Matikan listrik, sambung kabel AC.
Sambungan dimming (dengan driver dimmable)
1- Kompatibel dengan 0-10V dimming.
2.Sambungkan kabel seperti diagram di atas.
| Kekuatan/W Kotak dalam Kotak luar Unit QTY/CTN N.W G.W/Kotak |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2,9Kg 15,6Kg |
Silakan baca semua instruksi di bawah ini sebelum instalasi:
* Untuk menghindari kejutan listrik, pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh tukang listrik atau teknisi yang berkualitas sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai.
* Buka bungkus dan periksa lampu dengan hati-hati, laporkan kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampunya rusak, jangan gunakan!
Pernyataan:
Menurut standar internasional lampu LED,Di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruanganSementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang berat termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi dll tidak diizinkan tanpa konfirmasi resmi dari pabrikan.Jika ada kesalahan aplikasi terjadi, kebijakan garansi tidak lagi dijamin.
*Profesionaltim:> 15 tahun pengalaman, pabrik sendiri, > 10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek handal:Membangun kerjasama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapatkan harga dan kepercayaan yang tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
*Berikan simulasi DIALux:Kirimkan kami parameter aplikasi Anda, seperti jarak, tinggi, lebar, dll, tim insinyur kami akan melakukan simulasi sesuai permintaan Anda dan merekomendasikan produk terbaik;
*Semua lampu LED kami memenuhi standar CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 terdaftar untuk produk terkemuka.
