* ADC12 Die-Casting Al,Integrally Mold Forging,Konduktivitas termal yang sangat baik;
* SAN'AN / LUMILEDS Lampu LED SMD2835 Cerah Tinggi, DUALRAYS Driver yang dikembangkan sendiri atau SOSEN / Driver Opsional;
* Perlindungan IP65 / IK08;
* 60°/90°/120° sudut sinar opsional;
* Fasilitas pengolahan yang dapat digunakan untuk pengolahan bahan baku, termasuk:
*Pemasangan berganda: Gantung lingkaran, pemasangan langit-langit, pemasangan dinding;

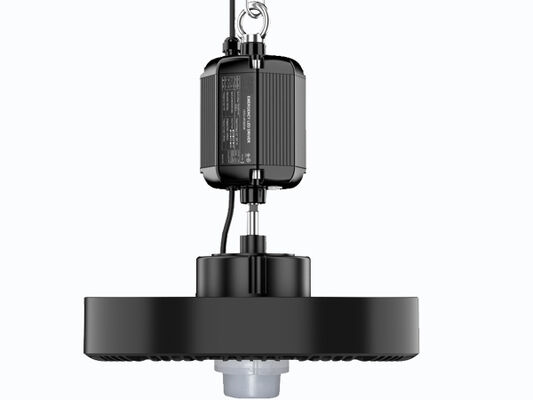

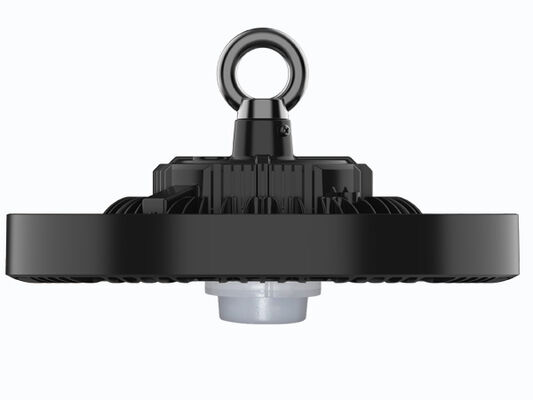

* Berbagai kontrol cerdas: 1-10V, sensor gerak,sensor cahaya siang,Zigbee dan darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

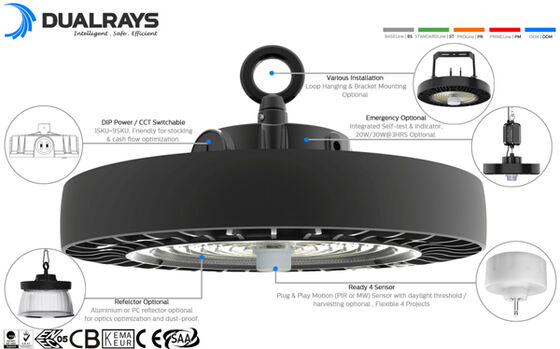

* DIP Power Switchable sebagai Standar ((100%-80%-60%);
* Tidak ada UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 61.000h;
* Disesuaikan didukung untuk proyek khusus;
Pilihan:
> Pengemudi: DUALRAYS Pengemudi internal yang dikembangkan sendiri,desain ramping,tahan dan kompak.
> 3 CCT opsional;
> DIP Power Switchable (100%-80%-60%);
> Kontrol dan Dimming: 1-10V, Sensor Gerak, Sensor Cahaya, Zigbee dan Darurat;

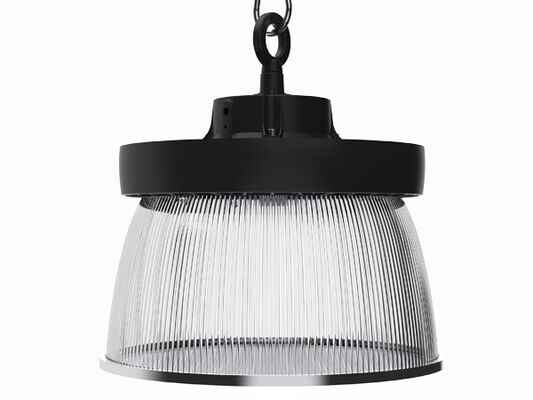

> Reflektor: PC reflektor dengan / tanpa penutup pipa pemasangan.

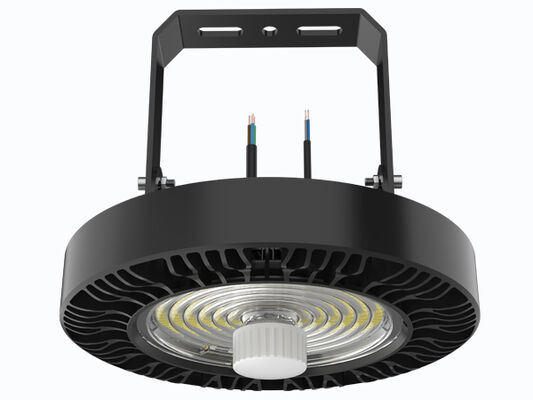

> Pemasangan: Gantung lingkaran, pemasangan langit-langit, pemasangan dinding;
> Penggantian sumber cahaya HID atau MH tradisional;
> Ruang pabrik dan area produksi;
> Gudang dan ruang logistik;
> toko hardware dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional;
| Kekuatan/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Sistem Umum |
Bahan rumah: Aluminium ADC12 bertekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 sesuai dengan standar UNE EN 1706 berlapis bubuk |
| Bahan difusor: PC disuntik sesuai dengan standar UNE-EN ISO 294-2:2019, filter UV bersyarat ((IK08) |
| Warna perlengkapan: Hitam logam (RAL9017), warna lain opsional |
| Gaskets penyegelan: busa silikon |
LED Dissipasi termal: Melalui badan lampu ADC12 AL tanpa sirip, tanpa cairan konduktif.
memastikan kontak termal dengan modul LED melalui pasta solder bebas timbal konduktivitas tinggi |
| Sistem optik: Optik lensa, PC/alu-reflektor opsional |
Selesai: Lapisan cat bubuk poliester, disemprotkan secara elektrostatik dan disublimasi di oven, tahan terhadap
korosi |
| Rekomendasi ketinggian: 5 - 15 meter |
| Pemeliharaan: LED tidak bisa diganti, pengemudi bisa diganti |
| Pengemudi: arus konstan dengan daya opsional disesuaikan melalui saklar DIP, tertanam dalam perlengkapan, pra-kabel |
| Kontrol Dimming: ON-OFF 1-10V dimming DALI-2 Zigbee |
| IP (Rating Perlindungan Penetrasi): IP65 |
| IK (Resistensi Dampak): IK08 |
| Kelas perlindungan: Kelas I |
| Glow Wire: 750°C (di bawah 30s) |
| Kabel Gland: Plastik M20x1.5 ¢ IP68 ¢ Plastik M25x1.5 ¢ IP68 (opsional) |
| Pemasangan: Gantung Lompatan. |
Fungsi cerdas: Sensor PIR dengan ambang sinar siang
Pemanen di tempat darurat. |
| Rasio output cahaya ke atas: ULOR 0 |
| Rasio output cahaya ke bawah: DLOR 100% |
| Sistem Listrik |
| Koneksi listrik: 0,3m 3 * 1,0mm2 sebagai berdiri, max 3x2.5mm2 + 2x1.5 mm2 kawat redup, ujung kawat bebas, kawat panjang yang disesuaikan dengan colokan EU / AU / AS untuk pilihan |
| Tegangan Utama: 100 ~ 277VAC / 50 / 60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0.97 |
| Total Harmonic Distortion (THD): < 20% |
| Perlindungan tegangan tinggi: DM: 6kV,CM: 6kV,Kriteria B |
SPD (Optional): Tipe 2, 10kV dan 20kA transient surge protector.
pemutus untuk perlindungan yang lebih efektif pada akhir masa pakai |
| Jenis output: Non-SELV ((non-isolated)) |
| Flicker Factor: < 1% Persepsi Efek Stroboskopik (Pst) < 1 |
| Pengukuran Visibilitas Stroboskopik (SVM): <0.4 |
| Persepsi Efek Stroboskopik (Pst): < 1 |
| Lampu Daya B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui pemutus sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistem fotometri |
| LED: SMD2835 (1W) |
|
CCT (Correlated Color Temperature): CCT tunggal (3000K. 4000K. 5000K. 5700K. 6500K)
Tri-warna opsional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K untuk pilihan)
|
| CRI (Color Rendering Index): > 80Ra untuk standar (> 90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan fotobiologis: RG0 (bebas dari risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Standard Deviation of Color Matching): <5 (SDCM<3 Opsional) |
|
UGR (4H, 8H): 33,9 (Cross)
33.9 (Longitudinal)
|
| Sudut balok: 60°. 90°. 120° Opsional. |
| Rata-rata umur yang berguna dari lampu: 61.000 jam (L80B10) |
| Pemeliharaan lumen pada e.o.l. > 70% |
| Efisiensi Cahaya: 150LPW (PROLine) |
| Daya nominal: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Max. 15.000mm Max. 22.500mm Max. 30.000mm |
|
Lumens yang Dihasilkan
@ 5000K, CRl> 80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Kondisi Operasi |
| Suhu operasi / kelembaban: -30 ~ + 60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, tidak terkondensasi |
| Suhu penyimpanan / kelembaban: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, tidak dikondensasi |
| Rata-rata waktu LED yang berguna L80B10: ≥100.000H |
| Rated Nominal Lifetime (Tp <70°C): Hingga 100.000H |
| Pengemudi MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Resistensi getaran: 10 ~ 500Hz,5G 12min / 1 siklus, periode selama 72min. masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan akustik: <25dB (30cm jarak, operasi normal) |
| Jaminan: 5 Tahun (Mampu diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC. CE. RoHS. D-mark. KEMA-KEUR terdaftar. |
| Petunjuk Keamanan: EN 60598-1. EN 60598-2-3. EN 62493. |
| EMC Directive: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Peraturan lain: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ± 5%, 5000K dan CRl> 80.
* Sinar cahaya, distribusi intensitas cahaya dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terbaru dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang aliran cahaya dan kekuatan untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena LED binning.
* Parameter dalam lembar data diberikan untuk Ta = 25 °C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra
1Matikan lampu dulu.
2. dengan hati-hati lepaskan penutup IP65 dengan tangan.
3- Sesuaikan slide-switch dengan tangan ke pengaturan yang diinginkan - Jangan menggunakan alat logam.
4Letakkan penutup IP65 kembali di tempatnya.
5. Daya pada lampu.
Matikan listrik, sambung kabel AC.
Sambungan dimming (dengan driver dimmable)
1- Kompatibel dengan 0-10V dimming.
2.Sambungkan kabel seperti diagram di atas.
| Kekuatan/W Kotak dalam Kotak luar Unit QTY/CTN N.W G.W/Kotak |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Silakan baca semua instruksi di bawah ini sebelum instalasi:
* Untuk menghindari kejutan listrik, pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh tukang listrik atau teknisi yang berkualitas sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai.
* Buka bungkus dan periksa lampu dengan hati-hati, laporkan kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampunya rusak, jangan gunakan!
Pernyataan:
Menurut standar internasional lampu LED,Di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruanganSementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang berat termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi dll tidak diizinkan tanpa konfirmasi resmi dari pabrikan.Jika ada kesalahan aplikasi terjadi, kebijakan garansi tidak lagi dijamin.
*Profesionaltim:> 15 tahun pengalaman, pabrik sendiri, > 10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek handal:Membangun kerjasama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapatkan harga dan kepercayaan yang tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
*Berikan simulasi DIALux:Kirimkan kami parameter aplikasi Anda, seperti jarak, tinggi, lebar, dll, tim insinyur kami akan melakukan simulasi sesuai permintaan Anda dan merekomendasikan produk terbaik;
*Semua lampu LED kami memenuhi standar CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 terdaftar untuk produk terkemuka.
