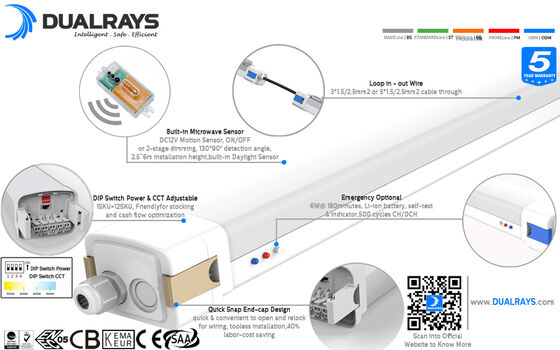

* Kecerahan Tinggi SAN'AN SMD2835 LED, TRIDONIC/non-SELV PF Tinggi Bebas Flicker Driver DIP Switch Penyesuaian Daya Opsional;;
* Tutup ujung desain gesper, cepat & nyaman untuk dibuka dan dikunci kembali untuk pemasangan kabel, sangat meningkatkan efisiensi dan menghemat biaya tenaga kerja;;
* Perlindungan IP65 / IK10;
* sudut pancaran 120°;
*Kabel Tunggal atau Ganda Dapat Ditautkan Opsional;
* Beberapa Instalasi: Suspensi, Pemasangan di Dinding;
* Berbagai kontrol cerdas: 1-10V, DALI, sensor gerak, sensor siang hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase Tunggal (L/N/E) atau Tiga Fase (L1/L2/L3/N/FG) Opsional;
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 62.000 jam;
* Dukungan khusus untuk proyek khusus;
Pilihan:
> Driver: / TRIDONIC /BOKE Driver non-SELV dengan teknologi DIP opsional.
> 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Daya yang Dapat Dialihkan;
> Kontrol dan Peredupan: 1-10V, DALI, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;

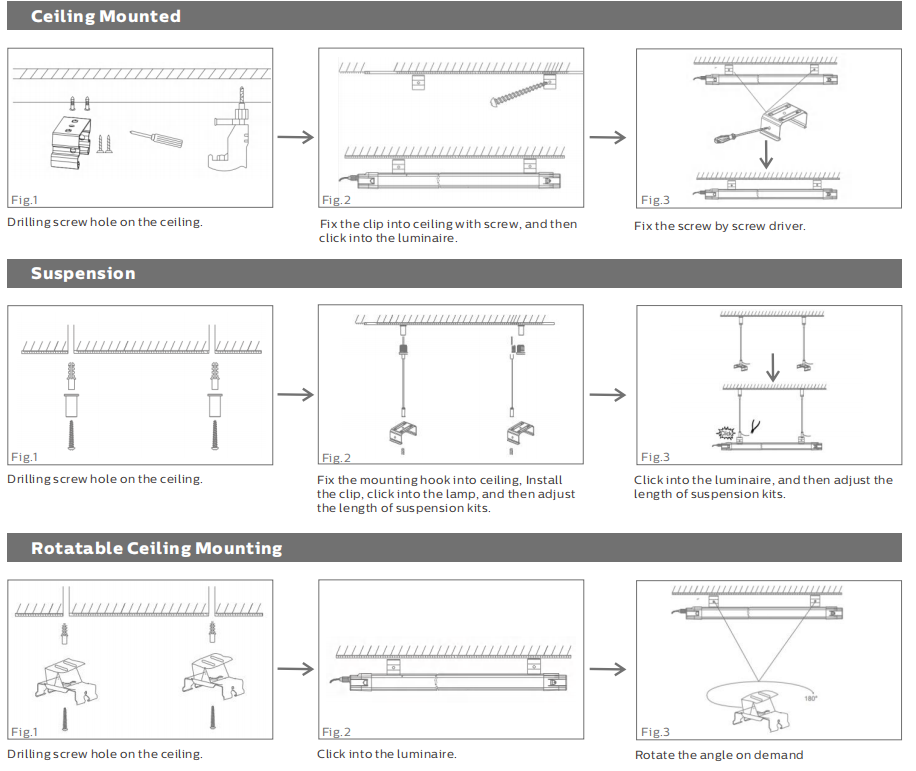

> Instalasi: Dipasang di langit-langit | Penangguhan | Dipasang di Dinding yang Dapat Diputar;

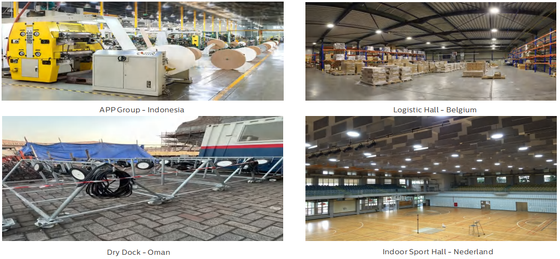

> Penggantian NCF neon;
> Lokakarya dan gudang;
> Garasi dan tempat parkir mobil;
> Fasilitas olah raga;
> Koridor/Galeri/Koridor;
> Lokasi Luar Ruangan & Dalam Ruangan;
| Panjang/mm Ukuran A / mm Ukuran B / mm Ukuran C / mmUkuran D/mm |
| 600 2 kaki/605 630 84 69 |
| 1200 4 kaki/1205 1230 84 69 |
| 1500 5 kaki/1505 1530 84 69 |
| Sistem Umum |
| Bahan Perumahan: PC ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Bahan Diffuser: PC ekstrusi sesuai standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Perumahan: Putih (RAL9016), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui bodi luminer 6063 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |
| Anti-kondensasi: Katup penyeimbang tekanan untuk memastikan pelepasan kelembapan, menghindari kondensasi, dan menjaga kekencangan IP luminer |
| Selesai: Disemprotkan secara elektrostatik dan disublimasikan dalam oven. Tahan terhadap korosi |
| Ketinggian Pemasangan yang Direkomendasikan: 2 - 8 meter |

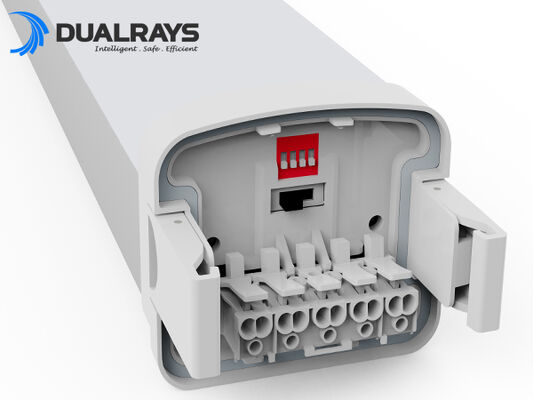

| Perawatan: Tutup ujung jepret cepat untuk kemudahan pemasangan |

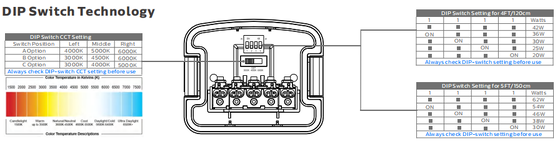

| Pengemudi: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, sudah dilengkapi kabel |
| Kontrol Peredupan: ON-OFF | peredupan 1-10V | DALI-2 | Jala | Zigbee | Casambi |
| IP (Peringkat Perlindungan Masuknya Air): IP65 |
| IK (Resistensi Dampak): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Cahaya: 850°C (Di Bawah 30an) |
| Kelenjar Kabel: Kelenjar kabel M20 (Nilon) |

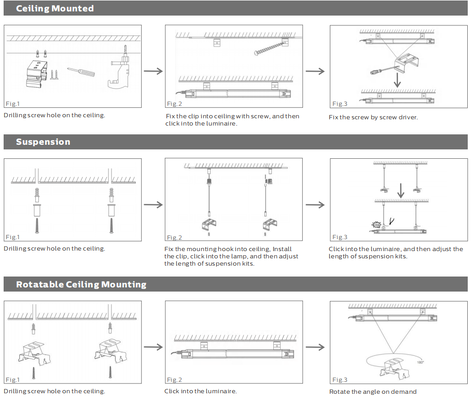

| Instalasi: Dipasang di langit-langit | Penangguhan | Dipasang di Dinding yang Dapat Diputar |

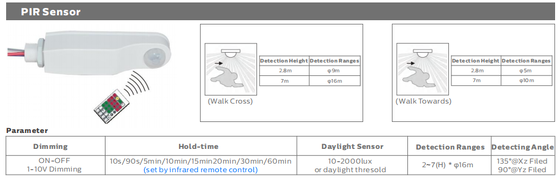

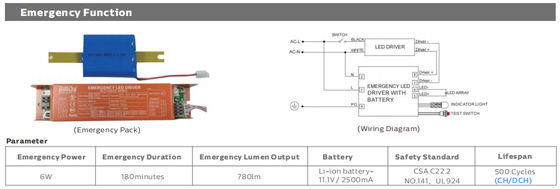

| Fungsi Cerdas: Sensor PIR | Sensor Gelombang Mikro | Keadaan darurat |
| Sistem Kelistrikan |
| Kabel tembus: 3*1,5mm2 | 5*1.5mm2 | 3*2.5mm2 | Kabel 5*2,5mm2 untuk opsi |
| Tegangan Utama: 220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF): ≥0,96 |
| Distorsi Harmonik Total (THD): ＜10% |
| Tipe Output: Non-SELV (tidak terisolasi) |
| Faktor Kedipan: ＜1% |
| Ukuran Visibilitas Stroboskopik (SVM): ＜0,4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Koneksi Terminal: Tutup ujung jepret cepat untuk kemudahan pemasangan, baki roda gigi geser untuk kemudahan penggantian dan perawatan opsional |
| Luminer Daya B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul melalui Pemutus Sirkuit LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Berkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H): 24,9 (Silang)
23.4 (Membujur)
|
| Sudut Sinar: 120° |
| Rata-rata Masa Berguna Luminer: 62.000 jam (L80B10) |
| Pemeliharaan Lumen pada eol >70% |
| Khasiat Bercahaya: 130LPW (PROLine) | 160LPW (PRIMELline) Opsional |
| Panjang 2 kaki/600mm 4 kaki/1200mm 5 kaki/1500mm |
| Nilai Daya: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Lumen Terkirim
@ 5000K, CRl>80 (PRIMA) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Kondisi Operasi |
| Suhu / Kelembapan Pengoperasian: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembapan Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, tidak dikondensasi |
| Rata-rata Waktu Berguna LED L90B10: ≥0,96 |
| Nilai Nominal Seumur Hidup (Tp <70℃): Hingga 100.000 jam |
| Pengemudi MTBF: 500.000 jam,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, pengoperasian Normal) |
| Garansi: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | tanda D | Terdaftar KEMA-KEUR, SAA | C-Centang | RCM | CB | ETL/CETL | DLC Premium |
| Petunjuk Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Petunjuk EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Petunjuk Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar penerangan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks cahaya dan kekuatan untuk masing-masing indeks ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

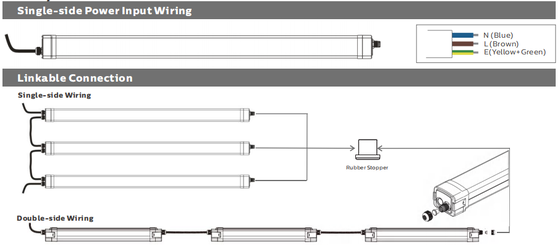

Koneksi yang Dapat Ditautkan:

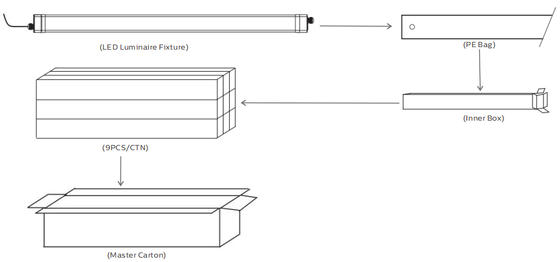

| Panjang/mmKotak Dalam Karton Luar QTY”/Unit CTN NW GW/Karton |
| 2 kaki/600 670x90x80mm 685x285x265mm 9 BUAH 1.6Kg 16.9Kg |
| 4 kaki/1200 1270x90x80mm 1285x285x265mm 9 BUAH 2.4Kg 23.9Kg |
| 5 kaki/1500 1570x90x80mm 1585x285x265mm 9 BUAH 3.4Kg 33.6Kg |
Silakan baca semua petunjuk di bawah ini sebelum instalasi:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal terkait.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan segala kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan digunakan!
Penyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diperbolehkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi luar ruangan. Sedangkan DUALRAYS menjanjikan garansi penuh untuk produknya.
Penerapan lingkungan apa pun yang parah termasuk suhu tinggi/rendah, kelembapan tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan penerapan, kebijakan garansi tidak lagi dijamin.
*Profesionaltim:>15 tahun pengalaman, pabrik sendiri, >10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek yang dapat diandalkan:Membangun kerjasama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapat hadiah dan kepercayaan tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
*Menyediakan simulasi DIALux:Kirimkan parameter aplikasi Anda kepada kami, seperti jarak, tinggi, lebar, dll. Tim insinyur kami akan melakukan simulasi sesuai permintaan Anda dan merekomendasikan produk terbaik kepada Anda;
*Semua tokoh LED kami mematuhi standar CE, RoHS.TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 terdaftar untuk produk unggulan.
