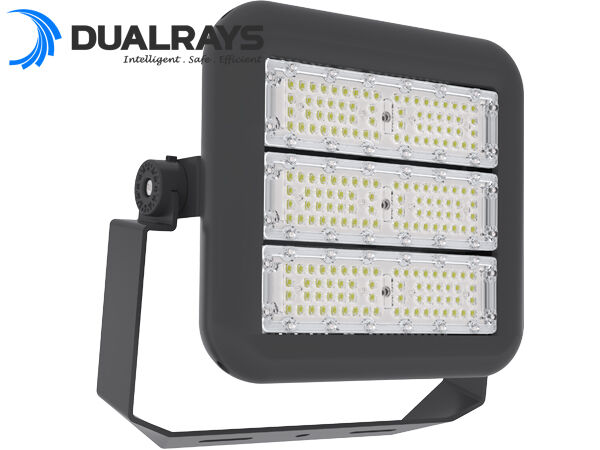

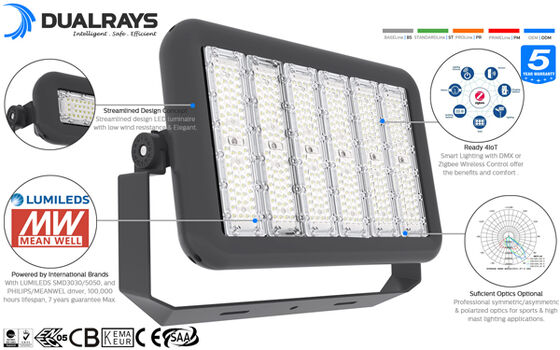

* LED SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 Kecerahan Tinggi, Driver Meanwell XLG / PHILIPS Opsional;
* Die-casting ADC12 AL Terintegrasi Presisi, Konduktivitas Termal Luar Biasa；
* Perlindungan IP65 / IK10;
* 30°/60°/90°/120°Simetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45°terpolarisasi,60°terpolarisasi (mengembangkan) optik Opsional;

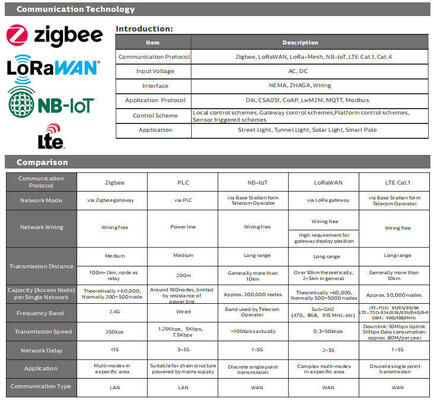

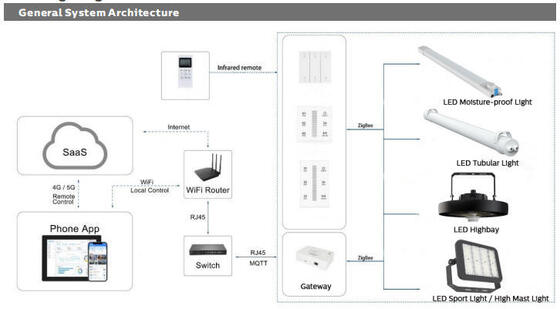

* Berbagai Kontrol Cerdas: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
* Tidak ada UV atau IR dan benar-benar bebas merkuri;
* L80/B10 @ 100.000h;
* Disesuaikan didukung untuk proyek khusus;
Opsi:
> Driver: Meanwell//SOSEN/PHILIPS, driver yang dikembangkan sendiri DURALYS, tahan lama dan ringkas.
> LED: LED LUMILEDS/SAN'AN Opsional;
> Efisiensi: 130LPW/160LPW Opsional;
> Kontrol dan Peredupan: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
> Lensa Optik: 30°/60°/90°/120°Simetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45°terpolarisasi,60°terpolarisasi (mengembangkan) optik Opsional;
> Pencahayaan apron (Bandara) dan pelabuhan;

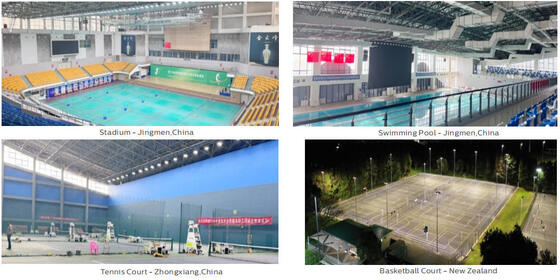

> Aplikasi pencahayaan olahraga rekreasi (Sepak Bola, Hoki, Bola Basket, Golf, Tenis, dll);
> Pencahayaan area tiang tinggi;
> Pencahayaan fasad bangunan besar;
> Area parkir dan Industri;
> Bundaran dan persimpangan jalan raya;
| Sistem Umum |
| Bahan Perumahan: Aluminium die-cast bertekanan tinggi ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 sesuai dengan standar UNE EN 1706 dilapisi bubuk. |
| Warna Perumahan: Hitam Metalik (RAL9017), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui badan luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah konduktivitas tinggi |

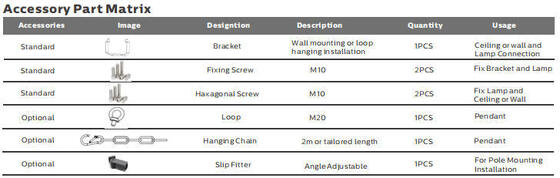

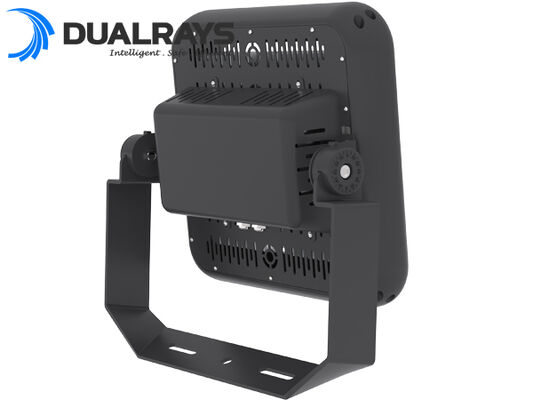

| Braket: Braket Bentuk U dengan Putaran 360° |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 20 meter |
| Perawatan: Mudah, membuka dengan obeng, konsep modular untuk penggantian komponen yang mudah: LED, driver, SPD. |
Driver: Driver arus konstan yang dapat disesuaikan dan diprogram. Tertanam di kotak driver, pra-kabel
di dalam kotak driver galvanis. |
| IP (Peringkat Perlindungan Masuk): IP66 |
| IK (Ketahanan Dampak): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Entri Kabel: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Bagian maks 4mm2) |
| Resistensi Tegangan Lonjakan: CM: 10kV, DM: 6kV |
| SPD (opsional): 10kV-10kA, tipe II, dengan sinyal LED dan sekering termal untuk memutuskan beban di akhir masa pakai |
| Pemasangan: Pemasangan braket, cocok untuk pemasangan di tanah, dinding, tiang tinggi, dan bidang padat lainnya |
| Fungsi Cerdas: 0-10V, PWM, Kontrol waktu, DMX, Zigbee, DALI |
| Sistem Kelistrikan |
| Tegangan Utama: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Faktor Daya (PF): ≥0.95 |
| Total Harmonic Distortion (THD): ＜10% |
| Jenis Output: Non-SELV (non-terisolasi) |
| Faktor Flicker:<1% |
| Efektivitas driver: >90% |
| Kelas energi: A++ IPEA>1.15 |
| Sistem Fotometri |
| LED: SMD3030 / SMD5050 Opsional |
| CCT (Suhu Warna Terkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Indeks Rendering Warna): >70Ra untuk standar (>80Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| Rasio output cahaya ke atas: ULOR 0% |
| Rasio output cahaya ke bawah: DLOR 100% |
| Indeks silau: Antara D5 dan D6 (tergantung pada distribusi cahaya) |
| Kategori intensitas bercahaya: Antara G*4 dan G*6 (tergantung pada distribusi cahaya) |
| Fluks bercahaya CIE nº3: >95% |
| SDCM (Deviasi Standar Pencocokan Warna): ＜6 |
|
Sudut Sinar: 30°/60°/90°/120°Simetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45°terpolarisasi,60°terpolarisasi (mengembangkan)
|
| Masa Pakai Berguna Rata-rata Luminer: 100.000 jam (L80B10) |
| Pemeliharaan Lumen pada e.o.l.: >70% |
| Efektivitas Bercahaya: 130LPW (PROLine) | 160LPW (PRIMELine) Opsional |

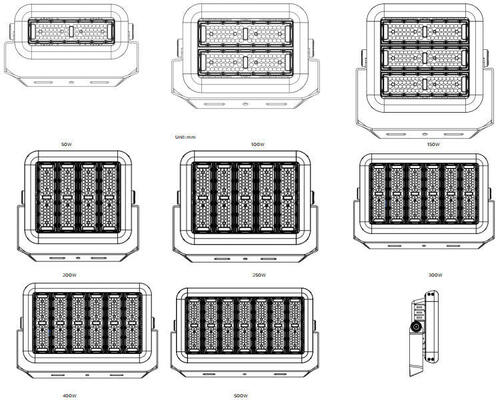

| Daya Terukur: 50W 100W 150W 200W 300W 400W 500W |
|
Lumen yang Disampaikan
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000H |
| Masa Pakai Nominal Terukur (Tp<70℃): Hingga 100.000H |
| Driver MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Tahan Getaran: 10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Pengoperasian Normal) |
| Jaminan: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | Tanda D | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Arahan Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Arahan EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Arahan Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi Daya, dan toleransi suhu warna ±5%, 5000K dan CRl>70.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks bercahaya dan daya untuk indeks individual ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 5000K/70Ra.
* Toleransi daya dengan versi ZHAGA atau catu daya D4i/SR: ±10%.
Matikan daya, sambungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Hubungkan kabel seperti diagram di atas.

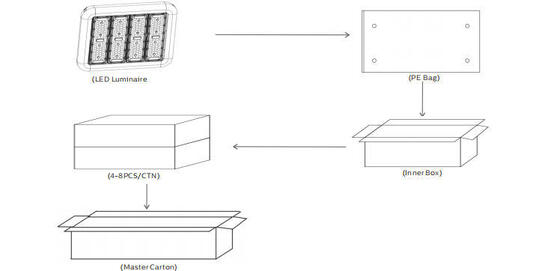

| Daya/W Kotak Dalam Karton Luar QTY”/CTN Unit N.W G.W/Karton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |

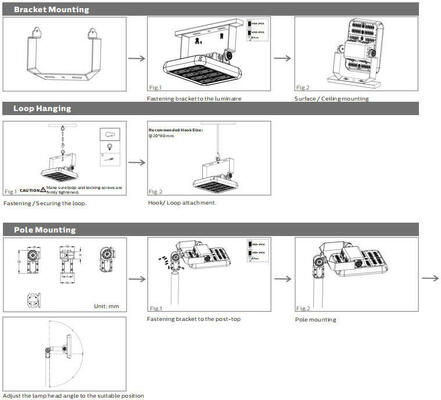

Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, harap pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari pabrikan. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
