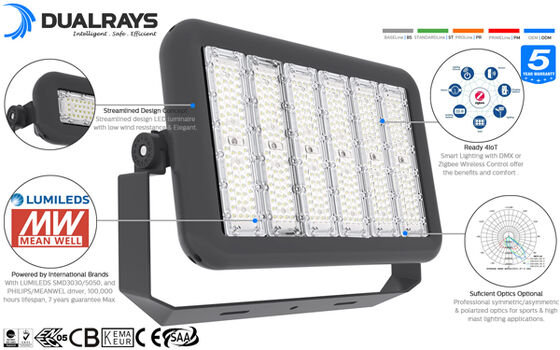

* Kecerahan Tinggi SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED, Driver Meanwell XLG / PHILIPS Opsional;
* Die-casting Terintegrasi Presisi ADC12 AL, Konduktivitas Termal Yang Sangat Baik ；
* Perlindungan IP65 / IK10;
* 30°/60°/90°/120°Simetris,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45° terpolarisasi, 60° terpolarisasi (berkembang) optik Opsional;

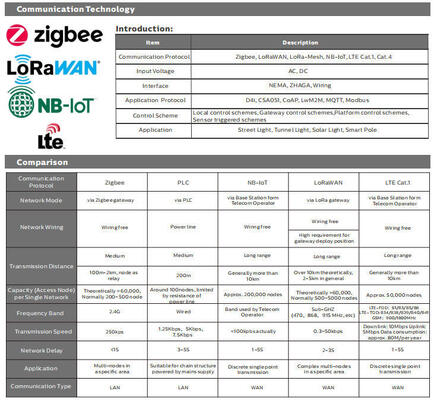

* Berbagai Kontrol Cerdas: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 100.000 jam;
* Dukungan khusus untuk proyek khusus;
Pilihan:
> Pengemudi: Meanwell//SOSEN/PHILIPS,driver yang dikembangkan sendiri oleh DURALYS, tahan lama dan kompak.
> LED: LED LUMILEDS/SAN'AN Opsional;
> Efisiensi: 130LPW/160LPW Opsional;
> Kontrol dan Peredupan: 1-10V, DALI, DMX512, Zigbee untuk Opsi;
> Lensa Optik: 30°/60°/90°/120°Simetris, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45° terpolarisasi, 60° terpolarisasi (berkembang) optik Opsional;
>Pencahayaan apron (Bandara) dan pelabuhan;

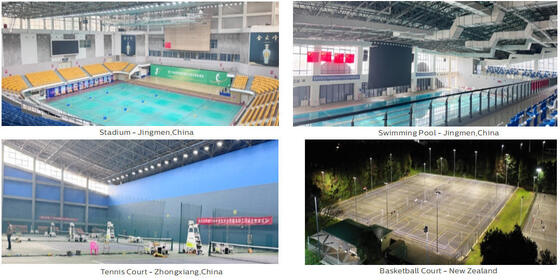

>Aplikasi pencahayaan olahraga rekreasi (Sepak Bola, Hoki, Bola Basket, Golf, Tenis, dll);
>Pencahayaan area tiang tinggi;
>Pencahayaan fasad bangunan besar;
>Kawasan Parkir dan Industri;
>Bundaran dan persimpangan jalan raya;
| Sistem Umum |
| Bahan Perumahan: Aluminium ADC12 die-cast bertekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100,EN AC-47100 sesuai dengan standar UNE EN 1706 yang dilapisi bubuk. |
| Warna Perumahan: Hitam Metalik (RAL9017), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui badan luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |

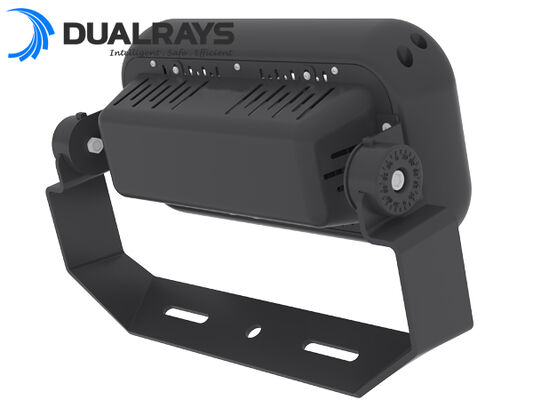

| Braket: Braket Bentuk U dengan Dapat Diputar 360° |
| Ketinggian Pemasangan yang Direkomendasikan: 5 - 20 meter |
| Perawatan: Mudah, dibuka dengan obeng, konsep modular untuk memudahkan penggantian komponen: LED, driver, SPD. |
Pengemudi: Pengemudi arus konstan yang dapat disesuaikan dan diprogram. Tertanam di kotak driver, sudah dilengkapi kabel
di dalam kotak driver galvanis. |
| IP (Peringkat Perlindungan Masuknya Air): IP66 |
| IK (Resistensi Dampak): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Entri Kabel: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Bagian maks 4mm2) |
| Resistansi Tegangan Lonjakan: CM: 10kV, DM: 6kV |
| SPD (opsional): 10kV-10kA, tipe II, dengan sinyal LED dan sekering termal untuk memutuskan beban di akhir masa pakainya |

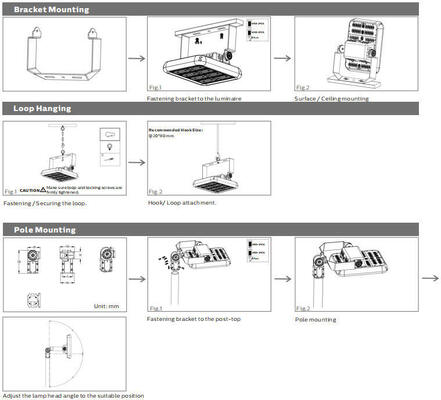

| Pemasangan: Pemasangan braket, cocok untuk pemasangan di tanah, dinding, tiang tinggi, dan bidang padat lainnya |

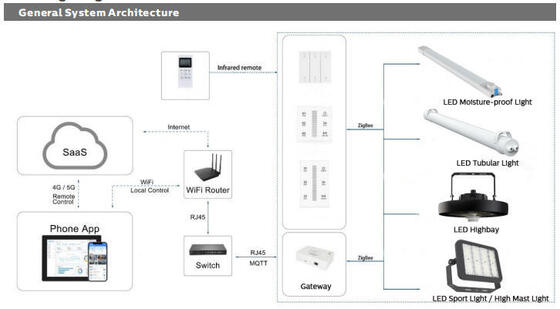

| Fungsi Cerdas: 0-10V, PWM, Kontrol waktu, DMX, Zigbee, DALI |
| Sistem Kelistrikan |
| Tegangan Utama: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Faktor Daya (PF): ≥0,95 |
| Distorsi Harmonik Total (THD): ＜10% |
| Tipe Output: Non-SELV (tidak terisolasi) |
| Faktor Kedipan: <1% |
| Kemanjuran pengemudi: >90% |
| Kelas energi: A++ IPEA>1,15 |
| Sistem Fotometri |
| LED: SMD3030 / SMD5050 Opsional |
| CCT (Suhu Warna Berkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Indeks Rendering Warna): >70Ra untuk standar (>80Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| Rasio keluaran cahaya ke atas: ULOR 0% |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Indeks silau: Antara D5 dan D6 (tergantung distribusi cahaya) |
| Kategori intensitas cahaya: Antara G*4 dan G*6 (tergantung pada distribusi cahaya) |
| Fluks cahaya CIE nº3: >95% |
| SDCM (Standar Deviasi Pencocokan Warna): ＜6 |
|

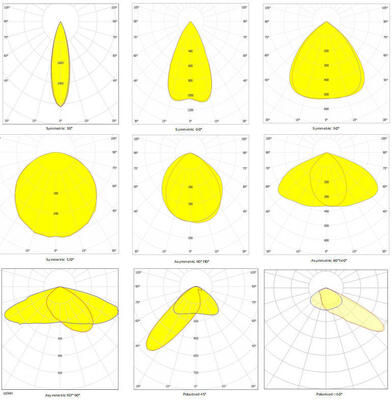

Sudut Sinar: 30°/60°/90°/120°Simetris, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetris,
45° terpolarisasi, 60° terpolarisasi (berkembang)
|
| Rata-rata Masa Berguna Luminer: 100.000 jam (L80B10) |
| Pemeliharaan Lumen di eol: >70% |
| Khasiat Bercahaya: 130LPW (PROLine) | 160LPW (PRIMELline) Opsional |
| Nilai Daya: 50W 100W 150W 200W 300W 400W 500W |
|
Lumen Terkirim
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIMA) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Kondisi Operasi |
| Suhu / Kelembapan Pengoperasian: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, tidak terkondensasi |
| Suhu / Kelembapan Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, tidak dikondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000 jam |
| Nilai Nominal Seumur Hidup (Tp <70℃): Hingga 100.000 jam |
| Pengemudi MTBF: 500.000 jam,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X,Y,Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, pengoperasian Normal) |
| Garansi: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | tanda D | Terdaftar KEMA-KEUR, SAA | C-Centang | RCM | CB | ETL/CETL | DLC Premium |
| Petunjuk Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Petunjuk EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Petunjuk Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks cahaya, Toleransi daya dan toleransi suhu warna ±5%, 5000K dan CRl>70.
* Sinar penerangan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks cahaya dan kekuatan untuk masing-masing indeks ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 5000K/70Ra.
* Toleransi daya dengan versi ZHAGA atau catu daya D4i/SR: ±10%.
Matikan daya, sambungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Hubungkan kabel seperti diagram di atas.
| Daya/W Kotak Dalam Karton Luar QTY”/Unit CTN NW GW/Karton |
| 50 260x150x425mm 635x540x445mm 8 BUAH 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8 BUAH 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4 BUAH 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4 BUAH 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 BUAH 13.9Kg 16.3Kg |
| 300415x150x560mm 415x150x560mm 1 BUAH 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 BUAH 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1 BUAH 22.8Kg 25.5Kg |
Silakan baca semua petunjuk di bawah ini sebelum instalasi:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal terkait.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan segala kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan digunakan!
Penyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diperbolehkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi luar ruangan. Sementara DUALRAYS menjanjikan garansi penuh untuk produknya.
Penerapan lingkungan yang parah termasuk suhu tinggi/rendah, kelembapan tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan penerapan, kebijakan garansi tidak lagi dijamin.
