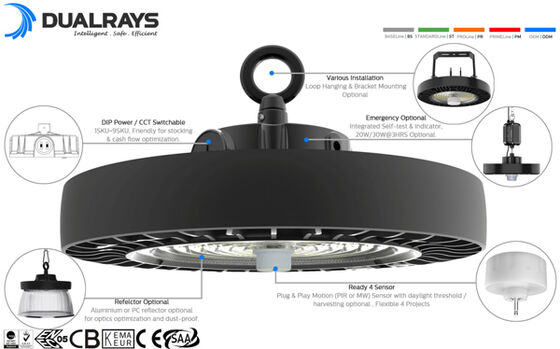

* Alu Die-cast ADC12, Cetakan Terintegrasi, Konduktivitas Termal Unggul;
* LED SMD2835 Kecerahan Tinggi SAN'AN / LUMILEDS, Driver Pengembangan Sendiri DUALRAYS atau Driver SOSEN / Opsional;
* Perlindungan IP65 / IK08;
* Sudut sinar 60°/90°/120° opsional;
* Lapisan Bubuk Tahan Korosi;
Semua luminer LED kami mematuhi standar CE, RoHS.Beberapa Pemasangan: Gantung Lingkaran, Pemasangan Langit-langit, Pemasangan Dinding;

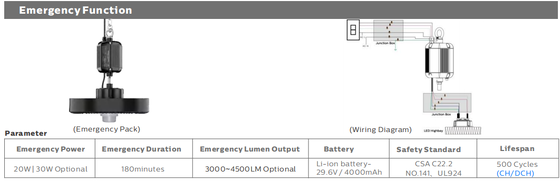

* Berbagai kontrol cerdas: 1-10V, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

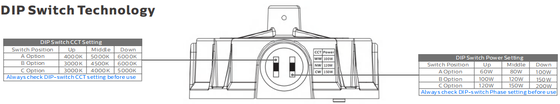

* Daya Dapat Diatur Sakelar DIP sebagai Standar (100%-80%-60%);
* Bebas UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 61.000 jam;
* Dukungan kustomisasi untuk proyek khusus;
Pilihan:
> Driver: Driver bawaan pengembangan sendiri DUALRAYS, desain ramping, tahan lama, dan ringkas.
> 3 CCT opsional;
> Daya Dapat Diatur Sakelar DIP (100%-80%-60%);
> Kontrol dan Peredupan: 1-10V, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;

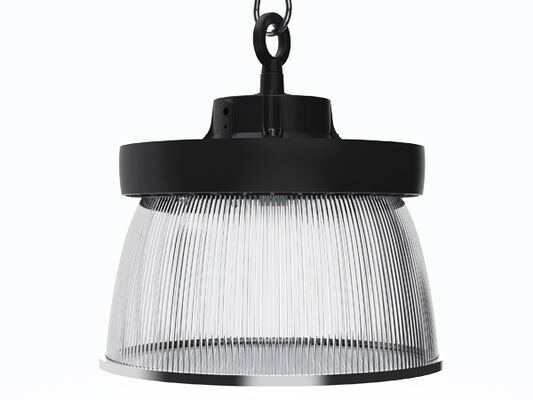

> Reflektor: Reflektor PC dengan / tanpa penutup. Pemasangan pipa.
> Pemasangan: Gantung Lingkaran, Pemasangan Langit-langit, Pemasangan Dinding;
> Pengganti sumber cahaya HID atau MH tradisional;
> Aula pabrik dan area produksi;
> Gudang dan aula logistik;
> Toko perkakas dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional,

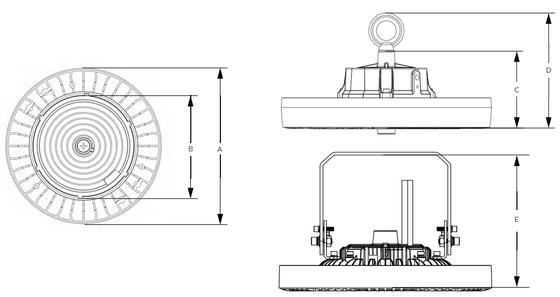

| Daya/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Sistem Umum |
Bahan Housing: Aluminium die-cast tekanan tinggi ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 sesuai standar UNE EN 1706 dilapisi bubuk |
| Bahan Difuser: PC Injeksi sesuai standar UNE-EN ISO 294-2:2019, filter UV bersyarat (IK08) |
| Warna Housing: Hitam Metalik (RAL9017), Warna lain opsional |
| Segel Gasket: Busa Silikon |
Disipasi Panas LED: Melalui sirip bodi luminer ADC12 AL, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas tim konduktivitas tinggi |
| Sistem Optik: Optik lensa, reflektor PC/alu opsional |
Lapisan: Lapisan cat bubuk poliester, disemprot elektrostatik dan disublimasikan dalam oven, Tahan
korosi |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 15 meter |
| Perawatan: LED tidak dapat diganti, driver dapat diganti |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam di luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Zigbee |
| IP (Peringkat Proteksi Ingress): IP65 |
| IK (Ketahanan Benturan): IK08 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 750°C (Di bawah 30 detik) |
| Kelenjar Kabel: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsional) |

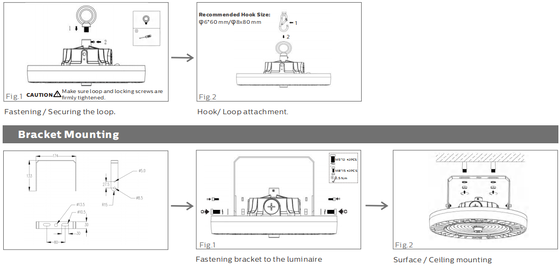

| Pemasangan: Gantung Lingkaran | Pemasangan Braket |

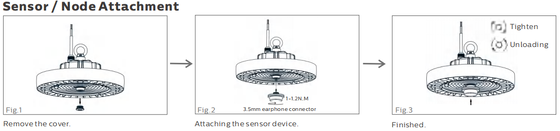

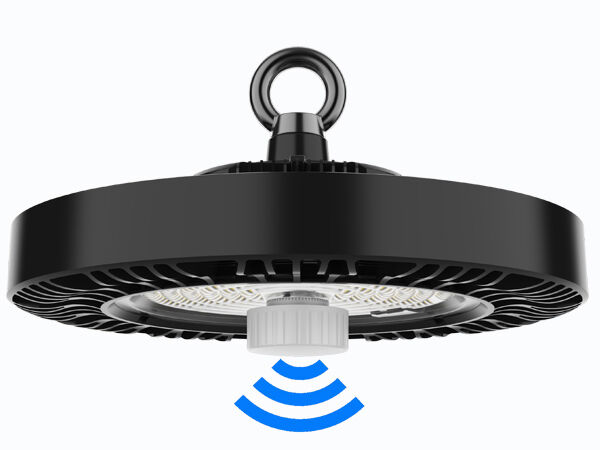

Fungsi Cerdas: Sensor PIR dengan ambang batas cahaya siang hari | Sensor Microwave dengan ambang batas cahaya siang hari atau pengumpulan cahaya
siang hari | Darurat |
| Rasio keluaran cahaya ke atas: ULOR 0 |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Sistem Kelistrikan |
| Koneksi listrik: 0,3m 3*1,0mm² sebagai standar, kabel dimming maks 3x2,5mm² + 2x1,5 mm², ujung kabel bebas, panjang kabel disesuaikan dengan colokan EU/AU/US untuk opsi |
| Tegangan Utama: 100~277VAC/ 50/60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0,97 |
| Total Distorsi Harmonik (THD): <20% |
| Perlindungan Lonjakan: DM: 6kV, CM: 6kV, Kriteria B |
SPD (Opsional): Tipe 2, pelindung lonjakan transien 10kV dan 20kA. Koneksi seri dengan sekering termal
pemutus untuk perlindungan yang lebih efektif di akhir masa pakainya |
| Tipe Keluaran: Non-SELV (terisolasi) |
| Faktor Kedipan: <1% Persepsi Efek Stroboskopik (Pst) <1 |
| Ukuran Visibilitas Stroboskopik (SVM): <0,4 |
| Persepsi Efek Stroboskopik (Pst): <1 |
| Luminer Daya B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui Pemutus Sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Berkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
Tiga warna opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Standar Deviasi Pencocokan Warna): <5 (SDCM<3 Opsional) |
|
UGR (4H, 8H): 33,9 (Melintang)
33,9 (Memanjang)
|

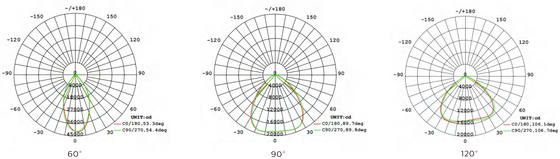

| Sudut Sinar: 60° | 90° | 120° Opsional |
| Masa Pakai Berguna Luminer Rata-rata: 61.000 jam (L80B10) |
| Pemeliharaan Lumen di akhir masa pakai >70% |
| Efisiensi Lumen: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsional |
| Daya Terukur: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
|
Lumen yang Dihantarkan
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
|
| (ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm |
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000 jam |
| Masa Pakai Nominal Terukur (Tp <70°C): Hingga 100.000 jam |
| MTBF Driver: 198.000 jam, MIL-HDBK-217F(25°C) |
| Tahan Getaran: 10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: <25dB (jarak 30cm, Operasi Normal) |
| Garansi: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Terdaftar, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direktif Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direktif EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Direktif Lain: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terbaru dan syarat garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang fluks bercahaya dan daya untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

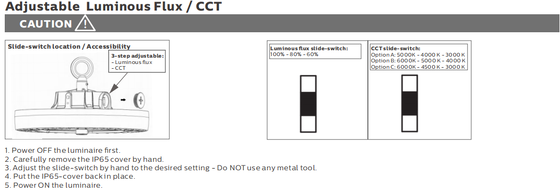

1. Matikan daya luminer terlebih dahulu.
2. Lepaskan penutup IP65 dengan hati-hati menggunakan tangan.
3. Sesuaikan sakelar geser dengan tangan ke pengaturan yang diinginkan - JANGAN gunakan alat logam apa pun.
4. Pasang kembali penutup IP65.
5. Nyalakan daya luminer.

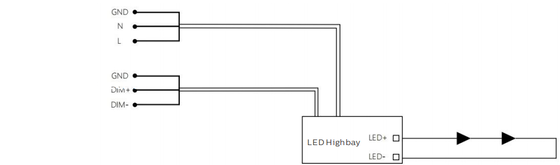

Matikan daya, sambungkan kabel AC.
Koneksi Peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Sambungkan kabel seperti diagram di atas.

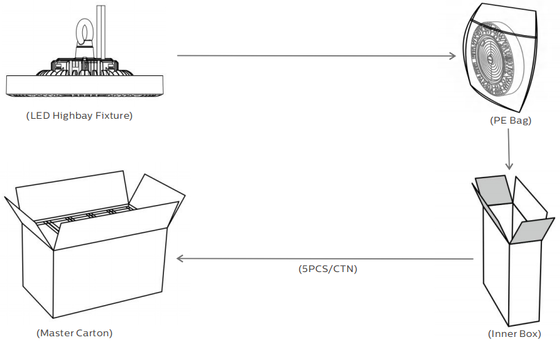

| Daya/W Kotak Dalam Karton Luar QTY/CTN Berat Bersih Unit Berat Kotor/Karton |
| 100 295x115x298mm 615x308x320mm 5PCS 2,2Kg 13,9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,4Kg 14,2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,6Kg 14,6Kg |
Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Bongkar dan periksa lampu dengan hati-hati, laporkan kerusakan apa pun dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi menyatakan bahwa produk seri Lampu Highbay LED DUALRAYS (UFO Highbay) hanya diizinkan untuk diterapkan di lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
