* ADC12 Die-castign Al, Integrally Mold Forging, Konduktivitas Termal Unggul;
* LED SMD2835 Kecerahan Tinggi SAN'AN / LUMILEDS, Driver yang Dikembangkan DUALRAYS Sendiri atau Driver SOSEN / Opsional;
* Perlindungan IP65 / IK08;
* Sudut sorot 60°/90°/120° opsional;
* Lapisan Tahan Korosi Bubuk;
* Beberapa Instalasi: Gantung Lingkaran, Pemasangan Langit-langit, Pemasangan Dinding;

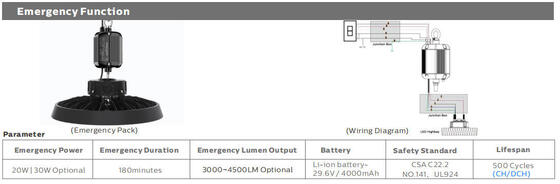

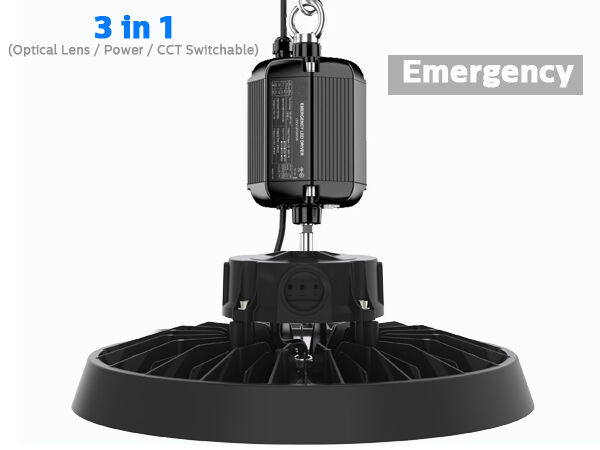

* Berbagai kontrol cerdas: 1-10V, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Daya yang Dapat Diatur Sakelar DIP sebagai Standar (100%-80%-60%);

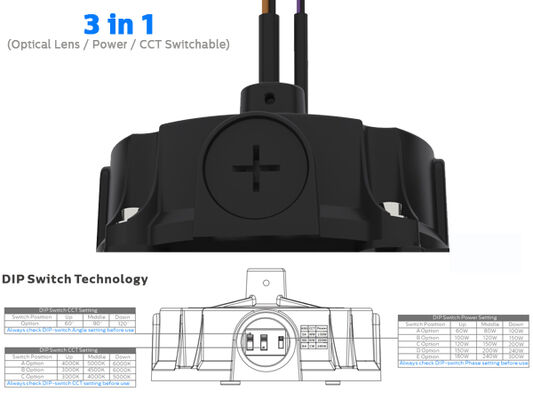

* Lensa Optik yang Dapat Diatur Sakelar DIP (60°/90°/110°) Opsional (Versi PROLine 200W);
* Bebas UV atau IR dan bebas merkuri sepenuhnya;
* L80/B10 @ 65.000 jam;
* Dukungan khusus untuk proyek khusus;
Opsi:
> Driver: Meanwell//SOSEN.
> 3 CCT opsional;
> Daya yang Dapat Diatur Sakelar DIP (100%-80%-60%);
> Lensa Optik yang Dapat Diatur Sakelar DIP (60°/90°/110°) Opsional (Versi PROLine 200W)
> Kontrol dan Peredupan: 1-10V, Sensor Gerak, Sensor Cahaya Siang Hari, Zigbee dan Darurat;
> Reflektor: Reflektor PC dengan / tanpa penutup. Pemasangan pipa.
> Instalasi: Gantung Lingkaran, Pemasangan Langit-langit, Pemasangan Dinding;
> Pengganti sumber cahaya HID atau MH tradisional;

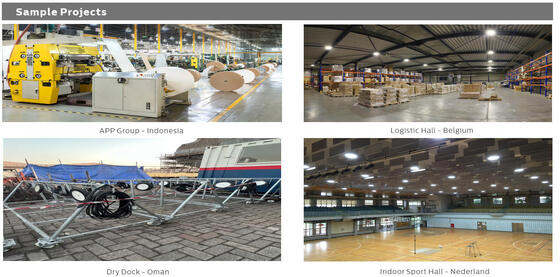

> Aula pabrik dan area produksi;
> Gudang dan aula logistik;
> Toko perkakas dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional

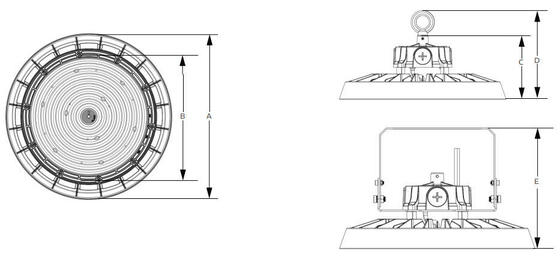

| Daya/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistem Umum |
Bahan Rumah: Aluminium die-cast tekanan tinggi ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 sesuai standar UNE EN 1706 dilapisi bubuk |
| Bahan Difuser: PC Injeksi sesuai standar UNE-EN ISO 294-2:2019, filter UV bersyarat (IK08) |
| Warna Rumah: Hitam Metalik (RAL9017), Warna lain opsional |
| Segel Gasket: Busa Silikon |
Disipasi Panas LED: Melalui bodi luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas tim konduktivitas tinggi |
| Sistem Optik: Optik lensa, reflektor PC/alu opsional |
| Lapisan Akhir: Lapisan cat bubuk poliester, disemprot elektrostatik dan disublimasikan dalam oven, Tahan terhadap korosi |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 15 meter |
| Perawatan: LED tidak dapat diganti, driver dapat diganti |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam di luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Zigbee |
| IP (Peringkat Proteksi Ingress): IP65 |
| IK (Ketahanan Benturan): IK08 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 750°C (Di bawah 30 detik) |
| Kelenjar Kabel: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsional) |
| Instalasi: Gantung Lingkaran | Pemasangan Braket |

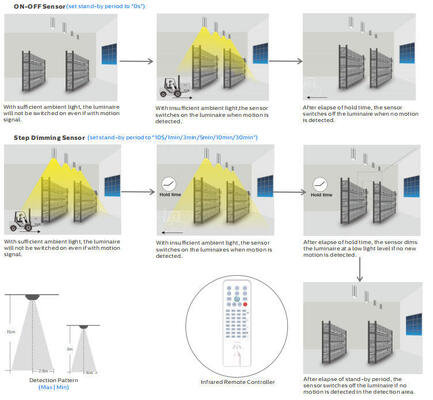

| Fungsi Cerdas: Sensor PIR dengan ambang batas cahaya siang hari | Sensor Microwave dengan ambang batas cahaya siang hari atau pemanenan cahaya siang hari | Darurat |
| Rasio keluaran cahaya ke atas: ULOR 0 |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Sistem Kelistrikan |
| Koneksi listrik: 0.3m 3*1.0mm2 sebagai standar, kabel peredupan maks 3x2.5mm2 + 2x1.5 mm2, ujung kabel bebas, panjang kabel sesuai pesanan dengan colokan EU/AU/US untuk opsi |
| Tegangan Utama: 100~277VAC/ 50/60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0.97 |
| Total Distorsi Harmonik (THD): ＜20% |
| Perlindungan Lonjakan: DM: 6kV, CM: 6kV, Kriteria B |
SPD (Opsional): Tipe 2, pelindung lonjakan transien 10kV dan 20kA. Koneksi seri dengan sekering termal
pemutus untuk perlindungan yang lebih efektif di akhir masa pakainya |
| Tipe Output: Non-SELV (terisolasi) |
| Faktor Kedipan: ＜1% Persepsi Efek Stroboskopik (Pst) ＜1 |
| Ukuran Visibilitas Stroboskopik (SVM): ＜0.4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Luminer Daya B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui Pemutus Sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Korelatif): CCT Tunggal (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| Kelas Efisiensi Energi (EEC): A++ |
| SDCM (Standar Deviasi Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H): 33.9 (Melintang)
33.9 (Memanjang)
|

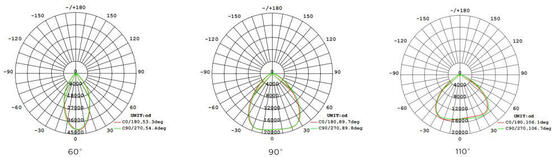

| Sudut Sorot: 60° | 90° | 120° Opsional |
| Masa Pakai Berguna Luminer Rata-rata: 65.000 jam (L80B10) |
| Pemeliharaan Lumen di akhir masa pakai >70% |
| Efisiensi Lumen: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsional |
| Daya Terukur: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm Maks. 36.000lm Maks. 45.000lm |
|
Lumen yang Dihantarkan
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm Maks. 40.800lm Maks. 51.000lm
|
| (ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm Maks. 45.600lm Maks. 57.000lm |
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Pakai LED Rata-rata L80B10: ≥100.000 jam |
| Masa Pakai Nominal Terukur (Tp <70°C): Hingga 100.000 jam |
| Driver MTBF: 198.000 jam, MIL-HDBK-217F(25°C) |
| Tahan Getaran: 10~500Hz, 5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing di sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Operasi Normal) |
| Garansi: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | D-mark | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Direktif Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Direktif EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Direktif Lain: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks lumen, toleransi daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terbaru dan syarat garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi rinci tentang fluks lumen dan daya untuk indeks individu ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena penentuan bin LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

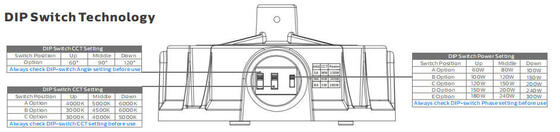

1. Matikan daya luminer terlebih dahulu.
2. Lepaskan penutup IP65 dengan hati-hati dengan tangan.
3. Sesuaikan sakelar geser dengan tangan ke pengaturan yang diinginkan - JANGAN gunakan alat logam apa pun.
4. Pasang kembali penutup IP65.
5. Nyalakan daya luminer.

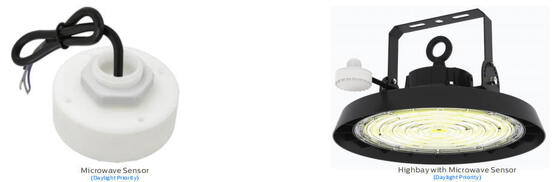

Keluarkan braket dari instalasi Pasang braket pada teluk tinggi dengan obeng, Selesai.
sisi braket, dan kabel 3 kabel ke driver. sambungkan sensor microwave di sisi lain
kemasan.
Matikan daya, sambungkan kabel AC.
Koneksi Peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Sambungkan kabel seperti diagram di atas.

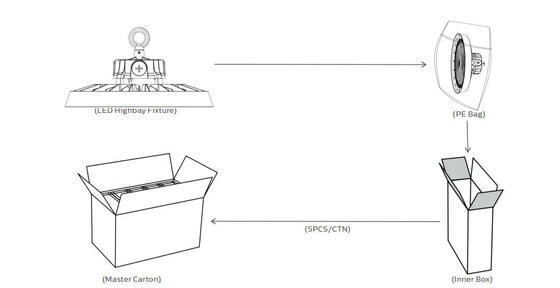

| Daya/W Kotak Dalam Karton Luar QTY”/CTN Berat Bersih Unit Berat Kotor/Karton |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, pastikan catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan kerusakan apa pun dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama transportasi.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, DUALRAYS secara resmi menyatakan bahwa produk seri Lampu Teluk Tinggi LED DUALRAYS (UFO Highbay) hanya diizinkan untuk diterapkan di lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Aplikasi lingkungan yang keras termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari produsen. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
* Profesional tim: >15 tahun pengalaman, pabrik sendiri, >10 tim insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek yang andal: Membangun kerja sama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapat pujian dan kepercayaan tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
* Menyediakan simulasi DIALux: Kirimkan parameter aplikasi Anda, seperti jarak, ketinggian, lebar, dll., tim insinyur kami akan melakukan simulasi sesuai permintaan Anda dan merekomendasikan produk terbaik untuk Anda;
* Semua luminer LED kami mematuhi standar CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 terdaftar untuk produk terkemuka.
