* ADC12 Die-cast Al, Forging Cetakan Terpadu, Konduktivitas Termal Sangat Baik;
* LED SMD2835 Kecerahan Tinggi SAN'AN / LUMILEDS, Driver yang Dikembangkan Sendiri DUALRAYS atau Driver SOSEN / Opsional;
* Perlindungan IP65 / IK08;
* Sudut pancaran 60°/90°/120° opsional;
* Lapisan Powder Coating Tahan Korosi;
* Berbagai Pemasangan: Loop Gantung, Pemasangan Langit-langit, Pemasangan Dinding;

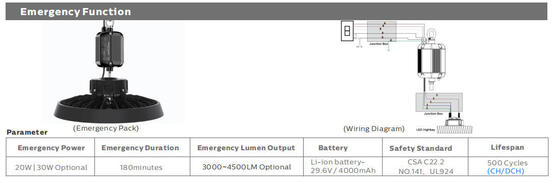

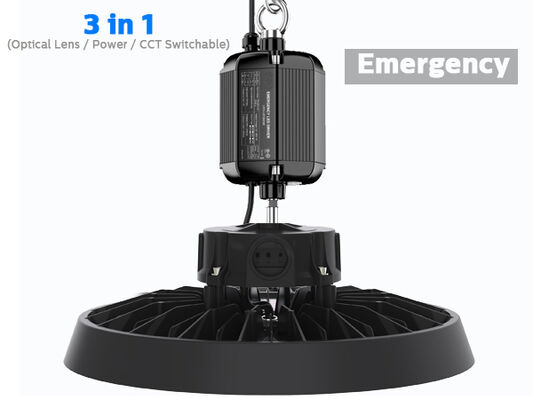

* Berbagai kontrol cerdas: 1-10V, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Daya yang Dapat Dialihkan DIP sebagai Standar (100%-80%-60%);

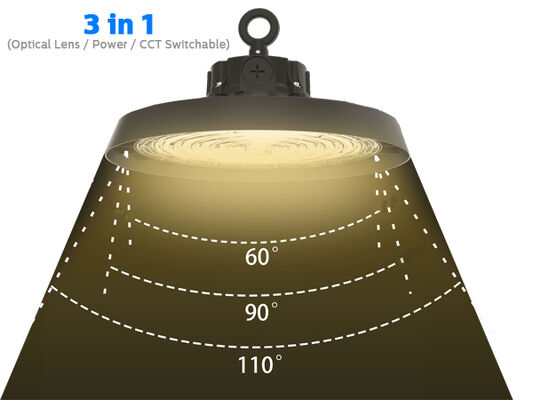

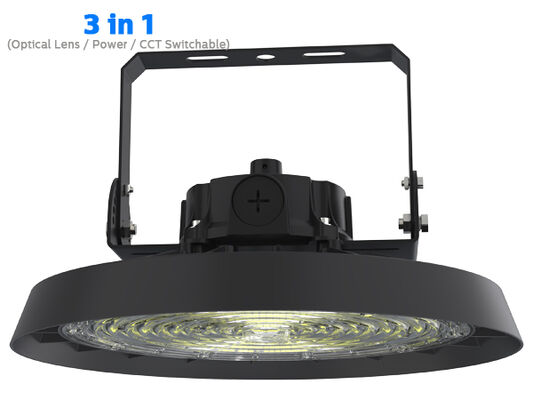

* Lensa Optik yang Dapat Dialihkan DIP (60°/90°/110°) Opsional (Versi 200W PROLine);
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 65.000h;
* Kustomisasi didukung untuk proyek khusus;
Pilihan:
> Driver: Meanwell//SOSEN.
> 3 CCT opsional;
> Daya yang Dapat Dialihkan DIP (100%-80%-60%);
> Lensa Optik yang Dapat Dialihkan DIP (60°/90°/110°) Opsional (Versi 200W PROLine)
> Kontrol dan Peredupan: 1-10V, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;
> Reflektor : Reflektor PC dengan / tanpa penutup. pemasangan pipa.
> Pemasangan: Loop Gantung, Pemasangan Langit-langit, Pemasangan Dinding;
> Pengganti untuk sumber cahaya HID atau MH tradisional;

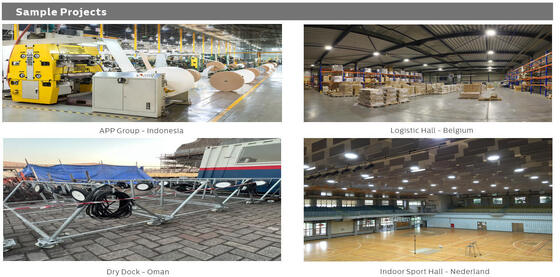

> Aula pabrik dan area produksi;
> Gudang dan aula logistik;
> Toko perangkat keras dan megastore;
> Stadion dan fasilitas olahraga lainnya;
> Penggantian lampu tradisional;

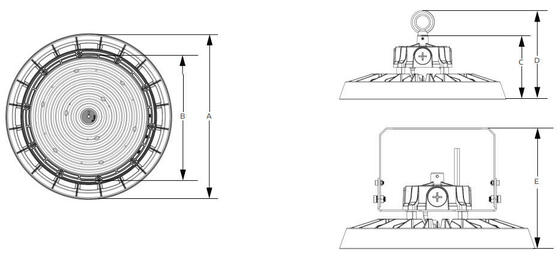

| Daya/W Ukuran A / mm Ukuran B / mm Ukuran C / mm Ukuran D / mm Ukuran E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistem Umum |
Bahan Rumah: Aluminium ADC12 die-cast bertekanan tinggi EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 sesuai dengan standar UNE EN 1706 dilapisi bubuk |
| Bahan Diffuser: PC yang disuntikkan sesuai dengan standar UNE-EN ISO 294-2:2019, filter UV bersyarat (IK08) |
| Warna Rumah: Hitam Metalik (RAL9017), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui badan luminer ADC12 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |
| Sistem optik: Lensa optik, reflektor PC/alu-opsional |
| Finishing: Lapisan cat bubuk poliester, disemprotkan secara elektrostatik dan disublimasikan dalam oven, Tahan terhadap korosi |
| Tinggi Pemasangan yang Direkomendasikan: 5 - 15 meter |
| Perawatan: LED tidak dapat ditukar, driver dapat ditukar |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Zigbee |
| IP (Peringkat Perlindungan Masuk): IP65 |
| IK (Ketahanan Dampak): IK08 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 750°C (Di bawah 30s) |
| Kelenjar Kabel: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsional) |
| Pemasangan: Loop Gantung | Pemasangan Braket |
| Fungsi Cerdas: Sensor PIR dengan ambang batas siang hari| Sensor Gelombang Mikro dengan ambang batas siang hari atau panen cahaya siang hari| Darurat |
| Rasio keluaran cahaya ke atas: ULOR 0 |
| Rasio keluaran cahaya ke bawah: DLOR 100% |
| Sistem Kelistrikan |
| Koneksi listrik: 0,3m 3*1,0mm2 sebagai standar, maks 3x2,5mm2 + 2x1,5 mm2 kabel peredupan, ujung kabel bebas, kabel panjang yang disesuaikan dengan steker EU/AU/US untuk opsi |
| Tegangan Utama: 100~277VAC/ 50/60Hz, 140-280VDC |
| Faktor Daya (PF): ≥0.97 |
| Total Harmonic Distortion (THD): ＜20% |
| Perlindungan Lonjakan: DM: 6kV,CM: 6kV,Kriteria B |
SPD (Opsional): Tipe 2, pelindung lonjakan transien 10kV dan 20kA. Koneksi seri dengan termofus
disconnector untuk perlindungan yang lebih efektif di akhir masa pakainya |
| Jenis Keluaran: Non-SELV (non-terisolasi) |
| Faktor Flicker: ＜1%Persepsi Efek Stroboskopik (Pst) ＜1 |
| Pengukuran Visibilitas Stroboskopik (SVM): ＜0.4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |
| Daya Luminer B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul melalui Pemutus Sirkuit LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Terkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 33.9 (Silang)
33.9 (Memanjang)
|

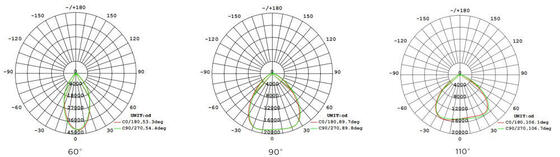

| Sudut Pancaran: 60° | 90° | 120° Opsional |
| Rata-rata Umur Manfaat Luminer: 65.000 jam (L80B10) |
| Pemeliharaan Lumen pada e.o.l. >70% |
| Efisiensi Bercahaya: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsional |
| Daya Terukur: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm Maks. 36.000lm Maks. 45.000lm |
|
Lumen yang Disampaikan
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm Maks. 40.800lm Maks. 51.000lm
|
| (ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm Maks. 45.600lm Maks. 57.000lm |
| Kondisi Pengoperasian |
| Suhu / Kelembaban Pengoperasian: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L80B10: ≥100.000H |
| Masa Pakai Nominal Terukur (Tp <70℃): Hingga 100.000H |
| MTBF Driver: 198.000H,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Pengoperasian Normal) |
| Jaminan: 5 Tahun (Dapat diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | Tanda D | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Arahan Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Arahan EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Arahan Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi Daya, dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar pencahayaan, distribusi intensitas cahaya, dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Informasi produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks bercahaya dan daya untuk indeks individual ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra

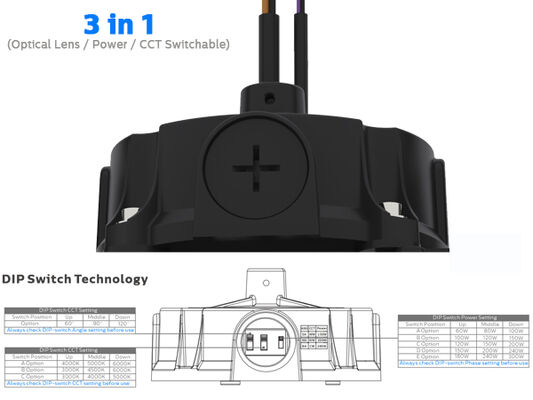

1. Matikan daya luminer terlebih dahulu.
2. Lepaskan penutup IP65 dengan hati-hati menggunakan tangan.
3. Sesuaikan sakelar geser dengan tangan ke pengaturan yang diinginkan - JANGAN gunakan alat logam apa pun.
4. Pasang kembali penutup IP65.
5. Nyalakan luminer.

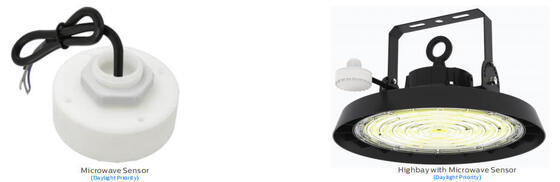

Keluarkan braket dari pemasangan Perbaiki braket pada highbay dengan obeng, Selesai.
sisi braket, dan kabel 3 kabel ke driver. hubungkan sensor gelombang mikro di sisi lain
paket .
Matikan daya, hubungkan kabel AC.
Koneksi peredupan (Dengan driver yang dapat diredupkan)
1. Kompatibel dengan peredupan 0-10V.
2. Hubungkan kabel seperti diagram di atas.
| Daya/W Kotak Dalam Karton Luar QTY”/CTN Unit N.W G.W/Karton |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Harap baca semua petunjuk di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, harap pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Kelistrikan Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari pabrikan. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
* Profesional tim: >Pengalaman 15+ tahun, pabrik sendiri, tim >10 insinyur, kapasitas produksi yang kuat dan sistem manajemen QC, menyediakan produk dan layanan berkualitas baik;
* Merek yang andal: Membangun kerja sama yang stabil dan jangka panjang dengan pelanggan Eropa, mendapat pujian dan kepercayaan yang tinggi, dan memiliki gudang di Belanda untuk layanan yang lebih baik;
* Sediakan simulasi DIALux: Kirimkan parameter aplikasi Anda, seperti jarak, tinggi, lebar, dll., tim insinyur kami akan melakukan simulasi sesuai dengan permintaan Anda dan merekomendasikan produk terbaik kepada Anda;
* Semua luminer LED kami mematuhi standar CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 terdaftar untuk produk terkemuka.
