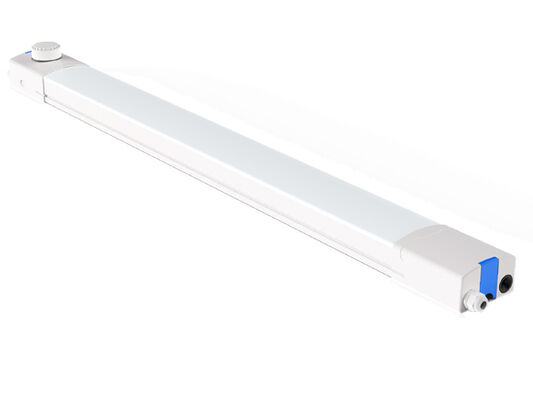

* LED SMD2835 SAN'AN Kecerahan Tinggi, Driver Bebas Flicker PF Tinggi TRIDONIC/ non-SELV Penyesuaian Daya Sakelar DIP Opsional;;

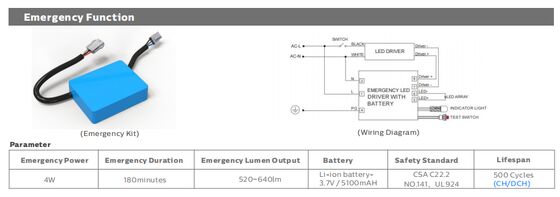

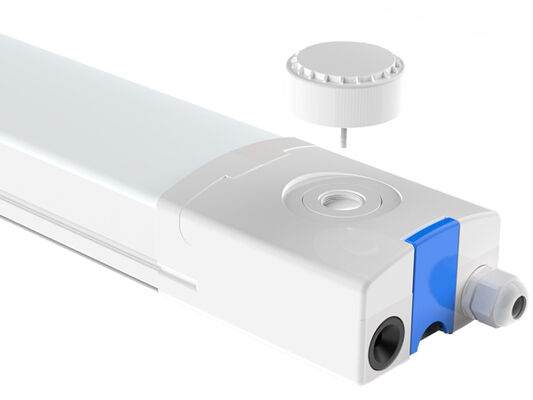

* Siap untuk Sensor Gerak & Darurat, Sensor & Darurat Pasang & Mainkan;

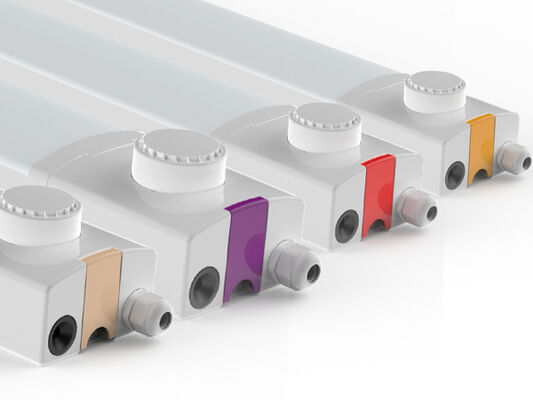

* Desain Gesper Tutup Ujung, cepat & nyaman untuk membuka dan mengunci kembali untuk pemasangan kabel, sangat meningkatkan efisiensi dan menghemat biaya tenaga kerja;;
* Perlindungan IP65 / IK10;
* Sudut pancaran 120°;
* Kabel Tunggal atau Ganda yang Dapat Dihubungkan Opsional;
* Beberapa Pemasangan: Suspensi, Pemasangan di Dinding;
* Berbagai kontrol cerdas: 1-10V, DALI, Sensor gerak, Sensor siang hari, Zigbee dan Darurat ;
* 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase Tunggal (L/N/E) atau Tiga Fase (L1/L2/L3/N/FG) Opsional;
* Tidak ada UV atau IR dan sepenuhnya bebas merkuri;
* L80/B10 @ 61.000j;
* Disesuaikan didukung untuk proyek khusus;
Opsi:
> Driver: Driver / TRIDONIC /BOKE Non-SELV dengan teknologi DIP opsional.
> 3 CCT opsional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

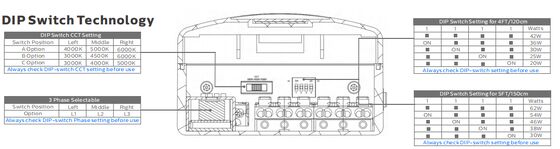

> Daya yang Dapat Dialihkan DIP ;
> Kontrol dan Peredupan: 1-10V, DALI, Sensor gerak, Sensor siang hari, Zigbee dan Darurat;
> Pemasangan: Dipasang di langit-langit | Suspensi | Dipasang di Dinding yang Dapat Diputar;
> Pengganti untuk NCF fluoresen;

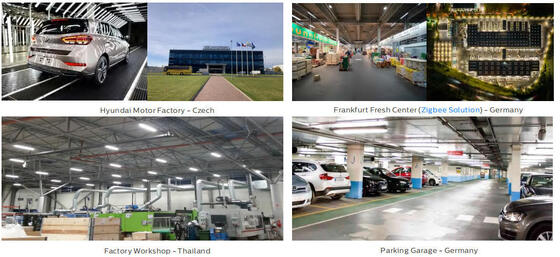

> Bengkel dan gudang;
> Garasi dan tempat parkir mobil;
> Fasilitas olahraga;
> Koridor/Galeri/Koridor;
> Lokasi Luar & Dalam Ruangan;
| Panjang/mm Ukuran A / mm Ukuran B / mm Ukuran C / mmUkuran C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Sistem Umum |
| Bahan Rumah: PC Extruted sesuai dengan standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Bahan Diffuser: PC Extruted sesuai dengan standar UNE-EN ISO 21305-1:2020, filter UV bersyarat (IK10) |
| Warna Rumah: Putih (RAL9016), Warna lain opsional |
| Gasket Penyegel: Busa silikon |
Disipasi Termal LED: Melalui badan luminer 6063 AL tanpa sirip, tanpa cairan konduktif. Disipasi konveksi pasif
memastikan kontak termal dengan modul LED melalui pasta solder bebas timah dengan konduktivitas tinggi |
| Anti-kondensasi: Katup penyeimbang tekanan untuk memastikan pelepasan kelembaban, hindari kondensasi dan pertahankan kekencangan IP luminer |
| Selesai: Disemprotkan secara elektrostatik dan disublimasikan dalam oven. Tahan terhadap korosi |
| Tinggi Pemasangan yang Direkomendasikan: 2 - 8 meter |
| Perawatan: Tutup ujung jepret cepat untuk pemasangan yang mudah |
| Driver: Arus konstan dengan daya opsional yang dapat disesuaikan melalui sakelar DIP, tertanam dalam luminer, pra-kabel |
| Kontrol Peredupan: ON-OFF | Peredupan 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Peringkat Perlindungan Masuk): IP65 |
| IK (Ketahanan Dampak): IK10 |
| Kelas Pelindung: Kelas Ⅰ |
| Kawat Pijar: 850°C (Di Bawah 30s) |
| Kelenjar Kabel: Kelenjar kabel M20 (Nilon) |
| Pemasangan: Dipasang di langit-langit | Suspensi | Dipasang di Dinding yang Dapat Diputar |
| Fungsi Cerdas: Sensor PIR | Sensor Gelombang Mikro | Darurat |
| Sistem Kelistrikan |
| Kabel-melalui: Kabel 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 untuk opsi |
| Tegangan Utama: 220~240VAC/ 50/60Hz, 180-264VDC |
| Faktor Daya (PF): ≥0.96 |
| Total Distorsi Harmonik (THD): ＜10% |
| Jenis Keluaran: Non-SELV (tidak terisolasi) |
| Faktor Flicker: ＜1% |
| Pengukuran Visibilitas Stroboskopik (SVM): ＜0.4 |
| Persepsi Efek Stroboskopik (Pst): ＜1 |

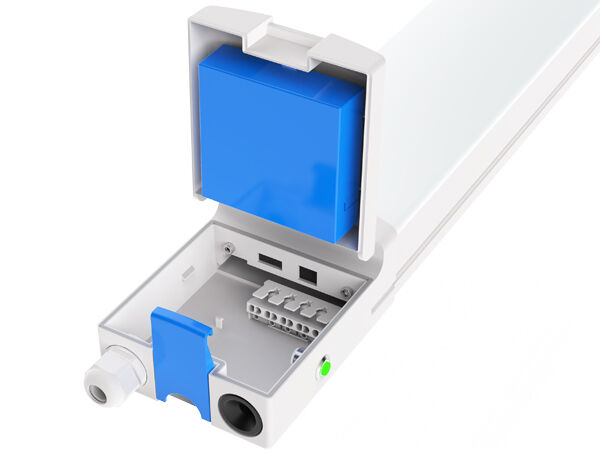

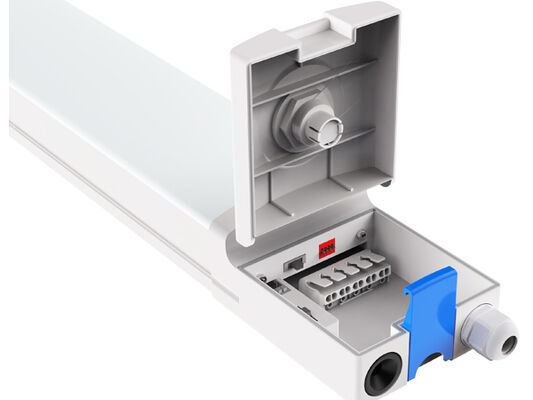

| Koneksi Terminal: Tutup ujung jepret cepat untuk pemasangan yang mudah, baki roda gigi geser untuk penggantian dan perawatan yang mudah opsional |
| Daya Luminer B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul melalui Pemutus Sirkuit LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistem Fotometri |
| LED: SMD2835 (1W) |
|
CCT (Suhu Warna Terkorelasi): CCT Tunggal (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opsional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K untuk pilihan)
|
| CRI (Indeks Rendering Warna): >80Ra untuk standar (>90Ra untuk CRI yang lebih tinggi tersedia) |
| Keamanan Fotobiologis: RG0 (bebas risiko) |
| EEC (Kelas Efisiensi Energi): A++ |
| SDCM (Deviasi Standar Pencocokan Warna): ＜5 (SDCM<3 Opsional) |
|
UGR (4H, 8H) : 24.9 (Silang)
23.4 (Memanjang)
|

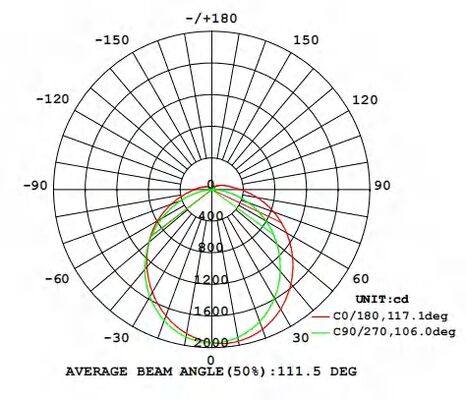

| Sudut Pancaran: 120° |
| Masa Pakai Berguna Rata-rata Luminer: 61.000 jam (L80B10) |
| Pemeliharaan Lumen pada e.o.l. >70% |
| Khasiat Bercahaya: 130LPW (PROLine) | 160LPW (PRIMELine) Opsional |
| Panjang 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Daya Terukur: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Lumen yang Disampaikan
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Kondisi Operasi |
| Suhu / Kelembaban Operasi: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, tidak terkondensasi |
| Suhu / Kelembaban Penyimpanan: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, tidak terkondensasi |
| Waktu Berguna LED Rata-rata L90B10: ≥0.96 |
| Masa Pakai Nominal Terukur (Tp<70℃): Hingga 100.000J |
| MTBF Driver: 500.000J,MIL-HDBK-217F(25℃) |
| Tahan Getaran: 10~500Hz,5G 12 menit / 1 siklus, periode selama 72 menit. Masing-masing sepanjang sumbu X, Y, Z |
| Kebisingan Akustik: ＜25dB (jarak 30cm, Pengoperasian Normal) |
| Jaminan: 5 Tahun (Dapat Diperpanjang hingga 7 tahun) |
| Sertifikasi |
| Sertifikat Global: ENEC | CE | RoHS | Tanda D | Terdaftar KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Arahan Keamanan: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Arahan EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Arahan Lainnya: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleransi fluks bercahaya, toleransi Daya dan toleransi suhu warna ±5%, 5000K dan CRl>80.
* Sinar pencahayaan, distribusi intensitas cahaya dan efisiensi cahaya diperiksa sesuai dengan norma EN ISO 17025:2005 untuk seri norma EN13032 dan norma LM-79.
* Info produk terkini dan ketentuan garansi umum tersedia di situs web kami www.DUALRAYS.com
* Informasi terperinci tentang fluks bercahaya dan daya untuk indeks individual ditunjukkan pada lembar data produk.
* Nilai dapat berubah karena binning LED.
* Parameter dalam lembar data diberikan untuk Ta=25°C, berdasarkan 4000K/80Ra, efisiensi 10% lebih tinggi dengan 70Ra
Koneksi yang Dapat Dihubungkan:
| Panjang/mm Kotak Dalam Karton Luar QTY”/CTN Unit N.W G.W/Karton |
| 600 670x106x65mm 685x333x220mm 9PCS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3.4Kg 33.6Kg |
Harap baca semua instruksi di bawah ini sebelum pemasangan:
* Untuk menghindari sengatan listrik, harap pastikan bahwa catu daya dimatikan sebelum pemasangan.
* Lampu harus dipasang dan dioperasikan oleh teknisi listrik atau teknisi yang berkualifikasi sesuai dengan Kode Listrik Nasional dan kode lokal yang sesuai.
* Buka kemasan dan periksa lampu dengan hati-hati, laporkan setiap kerusakan dan simpan semua bahan kemasan jika ada bagian produk yang rusak selama pengangkutan.
* Jika lampu rusak, jangan gunakan!
Pernyataan:
Menurut Standar Internasional luminer LED, di sini DUALRAYS secara resmi mengklaim bahwa produk seri DUALRAYS LED Highbay Light (UFO Highbay) hanya diizinkan untuk diterapkan pada lingkungan netral dalam ruangan atau semi-luar ruangan. Sementara itu DUALRAYS menjanjikan garansi penuh untuk produk.
Setiap aplikasi lingkungan yang parah termasuk suhu tinggi/rendah, kelembaban tinggi, salinitas tinggi, amonia tinggi, dll. tidak diizinkan tanpa konfirmasi resmi dari pabrikan. Jika terjadi kesalahan aplikasi, kebijakan garansi tidak lagi dijamin.
